Mapa SIG: Tipos De Mapas Interactivos Y Aplicaciones

Hoy en día, tomar decisiones con conocimiento de causa y monitorizar cambios en el planeta sin utilizar datos SIG es impensable. Los mapas SIG se usan para representar en la pantalla datos geofísicos de forma interactiva. En función del problema a resolver, existen diferentes tipos de basados en datos SIG que permiten una resolución más rápida, como los mapas de calor o de burbujas.

¿Qué Es Exactamente Un Mapa SIG?

SIG significa sistema de información geográfica y el mapa es, por supuesto, una representación visual de datos cuantificables. En comparación con los tradicionales, un mapa SIG es dinámico e interactivo. Puede revelar características no vistas anteriormente, resaltándolas y mostrar el cambio de estas características a lo largo del tiempo, basándose en los atributos dados.

¿Cómo Funciona Un Mapa SIG?

Dado que los ojos humanos están programados para responder a diferentes colores y formas, un mapa SIG suele transformar los datos geoespaciales del mundo real en patrones o formas coloreadas. Esto acelera el procesamiento de la información, lo que conduce a decisiones más rápidas y mejores.

En cuanto al aspecto puramente técnico de la cartografía SIG, el sistema vincula un punto geoespacial que contiene latitud y longitud a un elemento de datos específico. A continuación, un análisis espacial mide la distancia entre estos puntos y determina la relación entre ellos, para comprender mejor el planeta.

Gracias a esta tecnología, los geógrafos y otros profesionales de los SIG pueden visualizar varios tipos de estadísticas, como la distribución de la base de clientes y la demanda de un producto o servicio, hechos demográficos y otros datos.

Tipos De Mapas SIG

Dependiendo de lo que haya que visualizar exactamente, hay muchos tipos diferentes de cartografía en los SIG. Puede ser cualquier cosa, desde densidad de población hasta clasificación de cultivos. Algunos de los tipos más comunes de mapa SIG son de categorías, de calor, de clúster, de burbujas y de cantidad.

Mapa SIG De Categorías

Cuando se necesita entender exactamente qué partes corresponden a qué segmento de datos, no hay nada como un mapa SIG de categorías. Es, con mucha diferencia, uno de los tipos más comunes, ya que es el más fácil de crear. A una categoría específica, o atributo, se le asigna su propio color distintivo. El resultado es un práctico mapa con parches de diferentes colores, cada uno de los cuales representa una categoría concreta.

Mapa SIG De Calor

A menudo aplicado erróneamente a los mapas de cantidad, el término “mapa de calor SIG” describe en realidad una convención cartográfica única. Cuando los datos que se necesitan representar son increíblemente densos y mezclados, una idea general de regiones “cálidas” y ” frías” puede ayudar. Los puntos más calientes representan una mayor densidad de la cantidad dada.

Está más o menos universalmente aceptado que el rojo representa el calor, mientras que el azul significa el frío. No es que sea increíblemente preciso, pero definitivamente proporciona una imagen aproximada de la distribución de la cantidad.

Mapa SIG De Clústeres

Este tipo combina con éxito el uso de colores, formas y etiquetas para agrupar puntos de datos muy densos. En otras palabras, hay demasiados puntos para ser mostrados individualmente en el mapa SIG, por lo que se fusionan en un único punto de clúster para mayor comodidad.

Mapa SIG De Burbujas

Un mapa SIG de burbujas ejemplifica con formas y su tamaño la disposición de datos numéricos complejos. Por ejemplo, si se necesita comparar la cantidad de personas que utilizan ciertas palabras de jerga para diferentes lugares. Las burbujas más grandes y más pequeñas en el mapa SIG representarán más y menos gente, respectivamente. En lugar de las filas y columnas de números, se obtienen burbujas. Esto proporciona una rápida comprensión general de la relación entre cantidades y lugares en un vistazo, ahorrando tiempo y esfuerzo.

Mapa SIG De Cantidades

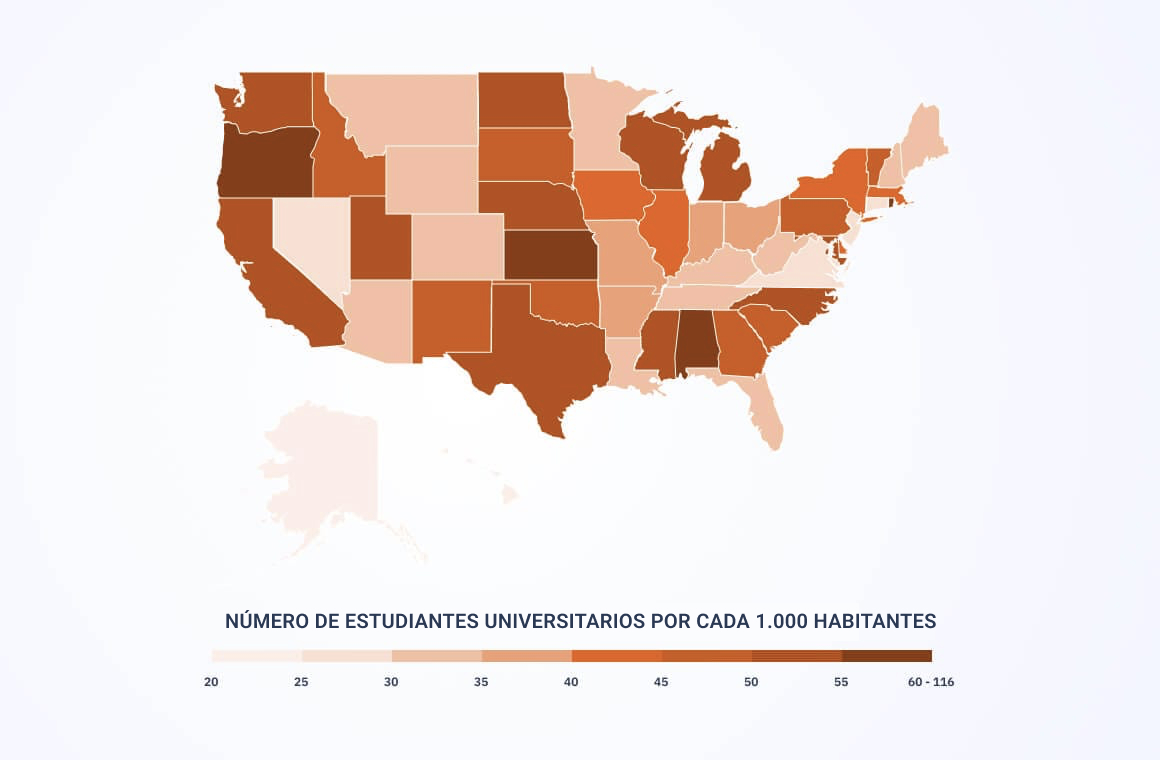

Un mapa SIG de cantidades está codificado por colores, pero utiliza diferentes tonos del mismo color para mostrar la variedad de cantidades de lo representado. Es una solución cartográfica SIG perfecta para el problema de visualizar una gran cantidad de datos detallados repartidos en un área extensa.

Las Capas De Un Mapa SIG

La magia de las capas es que permiten apilar diferentes tipos de mapas uno encima de otro en la misma pantalla. De este modo, las diferentes capas pueden cruzarse y crear sinergias, proporcionando mucha más información. El usuario puede alternar fácilmente entre las diferentes capas sin confundirlas.

La capa más básica en un mapa SIG es el llamado mapa base. La mayoría están familiarizados con el clásico mapa base con vista de satélite. Sin embargo, dependiendo del propósito específico, cualquier tipo de datos puede utilizarse como mapa base para construir otras capas sobre él.

Cartografía SIG Interactiva

Hoy en día, asumimos la mayoría de los mapas en línea como algo natural, sin pararnos a pensar en lo increíblemente interactivos que son. Un mapa tradicional puede estar bien elaborado, pero carece de dinamismo y está limitado en el espacio y el tiempo, actuando como una foto fija. No se puede comparar con, por ejemplo, un mapa de Google, en el que se puede:

• moverse a cualquier lugar;
• ampliar hasta el nivel de una casa;
• alejarse hasta ver el mundo entero;
• cambiar de capa (mapa político, físico, vista a nivel de calle);
• hacer clic en diferentes objetos para saber qué son (identificarlos).

Un mapa digital SIG normal tiene mucha más interacción de lo que parece. Puede proporcionar al usuario datos adicionales llenos de matices, relevantes y precisos. Estas son las herramientas interactivas más interesantes del sistema cartográfico SIG.

Consultas

Muchos sistemas SIG tienen una función de consulta, que es básicamente un filtro de datos. Muestra qué partes/regiones dentro de una determinada área de interés comparten una cualidad común o representan la misma cantidad. La consulta se realiza escribiendo o formulando una pregunta, para que el sistema sepa qué características debe destacar.

Información Específica Del Área De Interés

Si el mapa SIG interactivo es demasiado vasto y confuso, es una buena idea reducir el alcance definiendo un área de interés específica. Por ejemplo, se pueden dibujar curvas de nivel, delimitando el área de interés en su interior. Otra forma es introducir atributos específicos, para que el sistema delimite el área automáticamente. De una forma u otra, trabajar con un área definida en el mapa es más cómodo.

Herramientas De Medición Y Distancia

¿Recuerda el tener que poner una regla en el mapa para medir una distancia entre dos puntos y calcular en base a la escala? Si es así, ya puede olvidar eso. Un buen software de cartografía SIG tendrá un conjunto interactivo de herramientas de medición y distancia al alcance de su mano.

Búsqueda A Través De Las Capas

Un sistema de mapas SIG bien diseñado está equipado con una herramienta de búsqueda a través de capas, que le muestra automáticamente la capa que contiene los datos que está buscando. De esta manera, se evita el tener que buscar de forma manual en cada capa qué datos contiene.

Impresión Del Mapa SIG

Sí, incluso un mapa SIG tiene que imprimirse de vez en cuando para proporcionar a los usuarios una copia impresa. Sin embargo, lo más probable es que esto se convierta en una característica obsoleta, ya que la mayoría de los sistemas SIG son cada vez más accesibles para los usuarios a través de aplicaciones web.

¿Hay Más Herramientas?

Por supuesto, los sistemas SIG no se limitan a las funciones mencionadas anteriormente. Las herramientas cartográficas siempre pueden adaptarse a nichos específicos para resolver problemas muy concretos. En ese sentido, la cartografía SIG interactiva tiene una gama de aplicaciones realmente amplia y la tecnología no deja de evolucionar.

Componentes básicos del software SIG

Como se ha mencionado, las herramientas SIG para elaborar un mapa varían según el nicho y el tipo de problema que hay que resolver. Sin embargo, todas ellas deben tener tres componentes básicos:

• Leyenda
• Ventana de información
• Barra de herramientas

A continuación, explicamos por qué un buen software de cartografía SIG debe tener los tres.

Leyenda

De un vistazo, cualquier mapa SIG es interesante de ver, con todos los diferentes colores, tonos y formas de varios tamaños. Visualmente es muy atractivo, pero ¿cómo darle sentido a todo ello? Por eso, todos los servicios de cartografía SIG deberían tener una leyenda que enumere los atributos que aparecen en el mapa, sean números o palabras, junto con sus correspondientes representaciones visuales, como símbolos y saltos de clase.

Ventana De Información

Hay ocasiones en las que la leyenda no es suficiente para comprender plenamente el contenido del mapa. Una vez más, la interactividad de las herramientas SIG para la cartografía resulta ser una gran ventaja en comparación con los mapas normales: un simple clic en cualquier elemento del mapa hace que aparezca información específica sobre él en una ventana emergente.

Barra De Herramientas

Por último, aunque no menos importante, una barra de herramientas proporciona a los usuarios acceso a diversas herramientas interactivas, como el zoom y la búsqueda, entre otras.

>Mapa SIG En La Práctica

Los responsables de la toma de decisiones dependen de datos relevantes y definitivos. Un software SIG debe mostrar datos cruciales de la forma más clara posible, proporcionando a los usuarios la información que necesitan para resolver problemas. Un mapa SIG puede mostrar ubicaciones, cantidades, densidad, identificar objetos dentro de un área de interés, controlar cambios y mucho más.

Cómo Saber Dónde Estás

Probablemente, el uso más sencillo en el que se puede pensar para un mapa SIG es el de resaltar características específicas como puntos para mostrar dónde se encuentran exactamente. Al observar la distribución de ciertos objetos en el mapa, el ojo humano puede detectar ciertos patrones o tendencias, que pueden ayudar a comprender mejor la dinámica de los datos. Por ejemplo, este mapa SIG muestra dónde se extraen diferentes tipos de diamantes en la República de Sudáfrica, dando a cada tipo un color distinto. La minería es una de las muchas industrias que se aprovechan del uso de la tecnología SIG.

Cuánta Cantidad Hay De Algo

Los datos estadísticos y numéricos suelen venir en grandes tablas y hojas de cálculo que pueden ser realmente intimidantes. Visualizarlos como colores, sombras y formas atractivas en un mapa SIG puede simplificar las cosas y mejorar el proceso de toma de decisiones. El siguiente mapa compara el número de estudiantes universitarios entre diferentes estados. Se trata esencialmente de un mapa cuantitativo, en el que se utilizan tonos de marrón, los más oscuros representan un valor más alto.

Densidad

Cuantos más datos hay que procesar, más confuso puede ser entenderlos. A veces, una visualización general de la distribución más o menos densa de personas, objetos u otros atributos en un mapa SIG puede ser suficiente para darle sentido. Las agencias inmobiliarias suelen utilizar mapas de calor para analizar la distribución de los precios, los ingresos y otros datos en un amplio territorio.

Hay Algo Dentro

Después de definir un área de interés, un software de cartografía SIG puede detectar elementos individuales dentro del área. Por ejemplo, la trayectoria de un huracán se puede perfilar en el mapa como un área de interés. El siguiente paso lógico es identificar en el mapa SIG los objetos que tuvieron la mala suerte de acabar en la trayectoria del huracán. Si están dentro del área de interés, podrían haberse visto afectados.

Cerca, Lejos O Dondequiera Que Esté

Las herramientas SIG para la elaboración de mapas pueden descubrir la relación entre un punto determinado del mapa y una zona situada a una cierta distancia de él. La medición del impacto del terremoto ocurrido a 47 km del municipio de Hengchun, en Taiwán, es un buen ejemplo para determinar la relación entre diferentes lugares. Cuanto más cerca del epicentro, mayor es la magnitud y mayores los daños producidos.

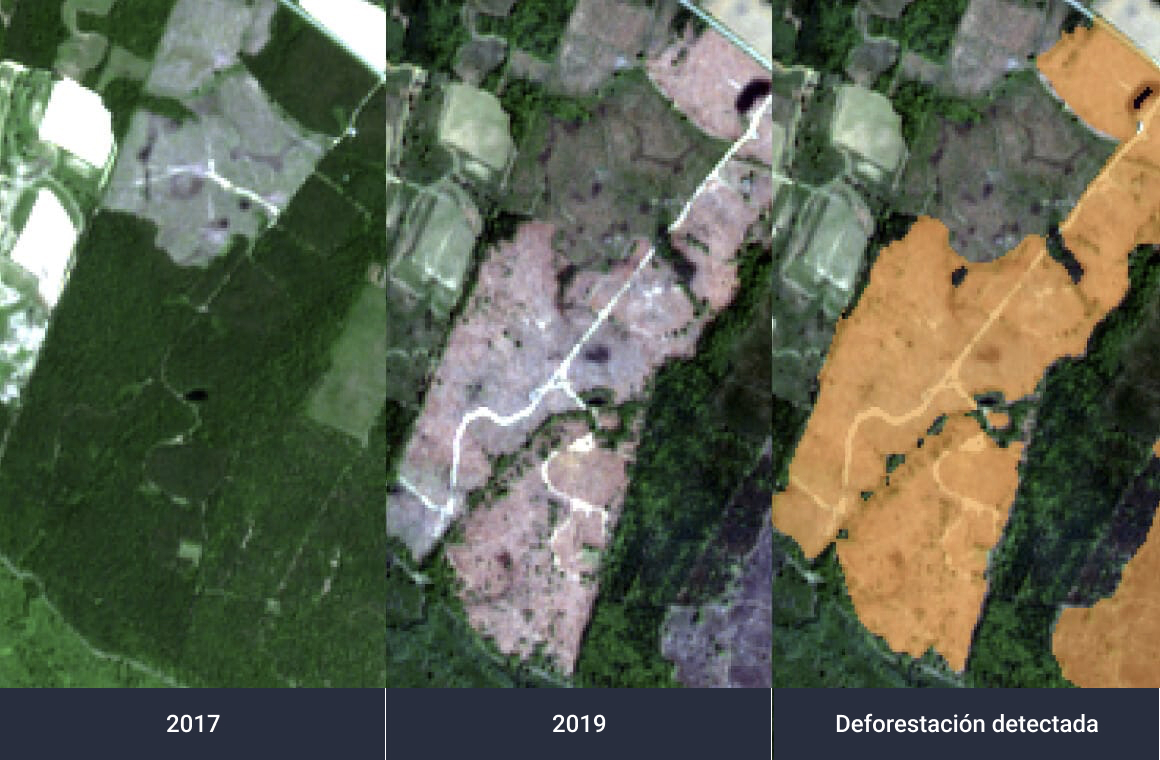

Detección De Cambios

Las cosas cambian, pero podemos monitorizar la dinámica del cambio utilizando los servicios de cartografía SIG. Comparando imágenes de diferentes fechas mediante un método de series temporales, se pueden descubrir tendencias y tomar mejores decisiones. Funciona bien en la silvicultura, por ejemplo, cuando hay que monitorizar la deforestación. EOSDA LandViewer presenta imágenes de satélite de la zona que ha sufrido deforestación. Una serie de imágenes de detección de cambios representa el proceso.

El SIG En La Agricultura

Es bastante difícil imaginar una época en la que la aplicación del SIG en la agricultura no existiera. Los agricultores y ganaderos modernos no pueden mantener una producción constante de alimentos sin el uso de servicios de cartografía SIG, junto con el uso de GPS y maquinaria agrícola inteligente.

Existe un número impresionante de aplicaciones de teledetección y SIG en la agricultura de hoy en día:

• Identificación y clasificación de diferentes tipos de cultivos;
• Visualización del estado de los cultivos a partir de los valores de un índice de vegetación;
• Visualización de los datos recogidos por la maquinaria;
• Uso de diferentes capas en la misma pantalla.

EOSDA Crop Monitoring es una plataforma que puede hacer todo lo anterior, integrando muchos tipos diferentes de datos para visualizarlos todos cómodamente en una pantalla utilizando herramientas de mapeo SIG. Combina datos ráster y vectoriales para ofrecer a los agricultores información práctica que mejore la toma de decisiones. A continuación, se muestran varios ejemplos de cómo se implementan los servicios de cartografía SIG en EOSDA Crop Monitoring.

EOSDA Crop Monitoring utiliza mapas de calor para mostrar la densidad de la vegetación, utilizando un rojo saturado para representar el valor de índice más bajo posible. La elección del rojo en este caso está relacionada con un fenómeno psicológico en el que el color rojo actúa como estimulante emocional y atrae la atención. Hay varios índices disponibles, como el NDVI, el MSAVI o el ReCl, para ofrecer una imagen más completa de la salud de los cultivos en cada fase de crecimiento. Los mapas de índices pueden descargarse en formato ráster y vectorial.

Otra función interesante es la cartografía de los datos recogidos por la maquinaria agrícola. Los usuarios de EOSDA Crop Monitoring pueden importar conjuntos de datos al software directamente desde la maquinaria, datos como la densidad de siembra, elevación del campo, fumigación, temperatura de la capa superior del suelo y otros. Las diferencias de cantidad y densidad se visualizan cómodamente en la pantalla como diferentes tipos de mapa SIG.

También es posible monitorizar los cambios en los niveles de humedad en EOSDA Crop Monitoring observando los mapas de calor con valores de NDMI (Índice de Humedad de Diferencia Normalizada) que van del azul más oscuro al más claro. Esto permite a los agricultores y productores detectar el estrés hídrico en su inicio.

El Futuro De Los Mapas SIG

En realidad, la cartografía SIG ya está totalmente integrada en nuestra vida y trabajo cotidianos. Desde la búsqueda de una ubicación en el mapa hasta la obtención de información adicional sobre los objetos que aparecen en él, como tiendas, restaurantes y lugares de recreo, pasando por la supervisión de cultivos y campos mineros; los usos son innumerables. Los SIG desempeñan un papel esencial en la agricultura, ya que proporcionan a los agricultores y ganaderos datos cruciales y oportunos.
