Мониторинг

Чтобы получить доступ к спутниковым снимкам ваших полей, прогнозу погоды и другим данным, добавьте поля в систему. Есть три способа:

• Нарисовать поле на карте
• Загрузить поля из файла
• Пользовательская загрузка (свяжитесь с нами)

Просто нажмите на +ДОБАВИТЬ ПОЛЕ в правом нижнем углу экрана

В появившемся окне выберите способ, который наиболее вам подходит.

Загрузка полей

Загрузка полей без параметров

Данная опция позволяет вам загрузить в систему файлы с контурами полей. Сейчас EOSDA Crop Monitoring поддерживает 4 формата данных: .shp, .kml, .kmz, .geojson.

Перетащите файл прямо на веб страницу либо кликните “Добавьте свои поля”

Как только контуры загруженных полей появятся на карте, а карточки полей окажутся в правом боковом меню, кликните ДОБАВИТЬ В МОИ ПОЛЯ, чтобы завершить операцию.

Чтобы остановить добавление этих полей, нажмите ОТМЕНИТЬ прямо под кнопкой ДОБАВИТЬ В МОИ ПОЛЯ.

Если вы выберете отменить загрузку, появится модальное окно и предложит вам 2 опции на выбор:

• СОХРАНИТЬ И ПРОДОЛЖИТЬ. В этом случае, загруженные поля будут автоматически добавлены в систему.
• УДАЛИТЬ И ПРОДОЛЖИТЬ. Жмите эту кнопку, если решили не добавлять загруженные поля в список ваших полей. Добавление  полей будет отменено.

Чтобы обеспечить максимально эффективный мониторинг, добавьте всю необходимую информацию в карточки только что загруженных полей.

• Название поля (для удобства поиска)
• Название группы (для оптимальной организации полей)
• Севооборот* (чтобы управлять полями по  культуре, по дате сева, по дате сбора урожая и по сезону)

*Точность мониторинга  развития культур зависит от того, насколько корректно добавлены данные по севообороту.

Загрузка полей с параметрами

Загрузка файлов осуществляется стандартным способом – нажатием кнопки “+ДОБАВИТЬ ПОЛЕ”.

Если вы загружаете файлы .zip (.shp, .dbf, .prj, .shx), .kml, .kmz или .geojson, которые содержат такие параметры полей, как тип культуры, название поля, группа, дата сева, дата сбора урожая, заметки и сезон, на экране появится окно Менеджера загрузки полей.

Здесь будут отображены параметры полей, которые содержатся в загруженном файле. Система автоматически распределит все параметры по отдельным колонкам. Выберите нужный параметр для каждого типа данных с помощью выпадающего меню в верхней части каждой колонки. Также вы можете выбрать опцию “Пропустить” для тех параметров, которые не следует отображать на платформе.

При настройке таких параметров, как “Дата сева” и “Дата сбора урожая”, очень важно выбрать формат даты, используемый в файле, чтобы исключить возможность ошибки при обработке данных.

Выбор даты сева будет доступен только после выбора культуры, а выбор даты сбора урожая – только после указания даты сева.

Дата сева

Дата сбора урожая

После выбора параметров убедитесь, что сезоны, культуры и группы из файла совпадают с соответствующими сезонами, культурами и группами на платформе.

Например, часть полей из файла могут относиться к сезону 2023 года, а для других полей сезон может быть не указан. В этом случае система сгенерирует два варианта данных о сезоне: “Нет данных” и сезон “2023”. Вы можете присвоить эти варианты данных любому из сезонов, доступных в вашем аккаунте, и все поля будут загружены в соответствии с вашим выбором.

Загрузка культур и групп происходит по такому же принципу. Вы можете привязать культуры и группы из файла к культурам и группам, доступным в вашем аккаунте, гарантируя, что параметры будут связаны с полями и загружены с указанными атрибутами.

При указании групп вы можете выбрать любую из списка групп, доступных в вашем аккаунте, или создать новую. Чтобы создать новую группу, просто введите ее название и нажмите “добавить новую группу”.

После выполнения всех шагов на экране появится карта и список полей для окончательной проверки данных. Если все верно, нажмите кнопку “ДОБАВИТЬ В МОИ ПОЛЯ”, и система сохранит поля с заданными параметрами в вашем аккаунте в тех сезонах, которые вы выбрали в процессе загрузки.

Типы ошибок

Отсутствует файл .prj, отвечающий за систему координат, пожалуйста, добавьте его и загрузите заново

Файл не может быть загружен, поскольку EOSDA Crop Monitoring не может определить координаты полей в файле.

Для файла .shp требуется файл .prj, содержащий тип системы координат исходного продукта.

Формат файлов не поддерживается. Пожалуйста, используйте форматы .shp, .kml., .geojson или zip-архив, содержащий файлы .shp, .shx, .dbf.

Проверьте формат файла, возможно, вы загружаете файл недопустимого формата или в архиве .zip находится недействительный формат файла.

Обзор форматов файлов, которые можно загружать в систему:

• SHAPE FILE: .shp – основной файл, в котором хранится геометрия полей, обязателен. .shx – индексный файл, в котором хранится индекс геометрии полей, обязателен. Файл .dbf представляет собой таблицу, содержащую атрибуты поля (имя поля, культура и т.д.) и является обязательным. Не менее важным является файл .prj, в котором хранится информация о системе координат.
• ФАЙЛ KML. Файл .kml содержит все элементы слоя или карты: геометрию объекта, условные обозначения, описания, атрибуты, изображения и другую ценную информацию.
  Обратите внимание, что в EOSDA Crop Monitoring можно загрузить только геометрию объекта (форму многоугольника, состоящую минимум из 3 точек).
• GEOJSON: Формат .geojson может хранить примитивные типы описания географических объектов, такие как: точки (адреса и местоположения), линии (улицы, шоссе, границы), полигоны (страны, штаты, земельные участки). В этом файле также могут храниться так называемые мультитипы, представляющие собой объединение нескольких примитивных типов. Обратите внимание, что среди всех объектов, содержащихся в этом файле, в EOSDA Crop Monitoring можно загрузить только полигоны.
• ZIP-файл: Вы можете использовать архив .zip для загрузки файлов, которые являются частью структуры шейп-файла, а именно .shp, .shx, .dbf, .prj.

Полигоны не найдены в файле. Обратите внимание, что отдельные линии и точки не поддерживаются. Система распознает только многоугольники.

Эта ошибка возникает, когда файл, который вы пытаетесь загрузить, не является фигурой многоугольника, а представляет собой метку, точку, фотографию, линию, дорогу или другой неподдерживаемый элемент.

В EOSDA Crop Monitoring можно загружать только файлы, содержащие форму многоугольника, то есть объект, в котором есть как минимум три соединенные между собой координатные точки.

Размер файла превышает 10 Мб. Разделите его на файлы меньшего размера

Ошибка возникает, когда загружаемый файл превышает 10 Мб. Вы можете решить проблему, заархивировав файл в .zip, если это шейп файл. Если файлы .zip, .kml или .geojson превышают 10 Мб, – наиболее вероятное объяснение заключается в том, что в файле содержится слишком много объектов (полей), и лучше пересохранить эти поля из вашего источника данных, распределив их между двумя или более файлами.

Поле имеет пересекающиеся контуры, которые не поддерживаются, пожалуйста, исправьте это

Эта ошибка говорит о том, что контуры некоторых полей, содержащихся в файле, пересекаются (пересекаются или пересекают друг друга), что не позволяет корректно создавать полигоны в EOSDA Crop Monitoring. Вам необходимо проверить поля и их контуры в источнике, из которого вы их экспортируете.

Площадь поля превышает 10 000 га / 24 710 акров, пожалуйста, измените его размер или нарисуйте новое

Ошибка возникает, когда площадь поля, контуры которого вы пытаетесь загрузить в виде полигона, превышает 10 000 га или 24 710 акров. Вам необходимо отредактировать контуры полигона в источнике или нарисовать контуры вручную в EOSDA Crop Monitoring.

Добавление контура поля рисованием

Когда вы переходите на страницу рисования поля, инструмент рисования контура по умолчанию активен.

Вы можете начать рисование контура поля, поставив первую точку на карте.

Для того, что бы закончить рисование контура поля у него должно быть не менее 3х точек.

Для завершения рисования контура поля нужно замкнуть его двойным нажатием на первую поставленную точку.

После завершения рисования контура вы можете сохранить поле и перейти к разделу аналитики для получения индексов вегетации и других данных.

Таким образом можно добавить сразу несколько полей, по которым вы сможете получить данные для анализа.

После того, как вы закончите рисование всех необходимых контуров, не забудьте сохранить их в список ваших полей для дальнейшей работы с даными полями.

🟢 Рисование круглых контуров

Воспользуйтесь инструментом «Круг» для добавления поля круглой формы.

Для добавления круглого контура поставьте точку в центре вашего поля и растяните круг до нужного вам размера.

Вы можете изменять размер контура, перетягивая одну из 4х точек.

✂︎ Вырезание части контура

С помощью инструмента вырезания вы можете удалить с контура вашего поля зоны с лишними обьектами (постройки, овраги, дороги и так далее) или зоны, которые в данный момент не используются для посева.

Это позволит вам получать более точные данные по вегетации для вашего поля.

Для вырезания части контура нужно активировать инструмент вырезания нажатием на соответствующую иконку.

Далее создайте контур, который вы хотите вырезать поставив первую и последующие точки замкнув контур.

После замыкания контура он будет вырезан с вашего поля, а площадь поля будет пересчитана.

Слои

Иногда карта, используемая по умолчанию в EOSDA Crop Monitoring, может не отображать актуальное состояние ваших полей.

Если вид поля отличается от реальной ситуации на земле, вы можете использовать слой «Последнее изображение», который позволяет увидеть последние доступные спутниковые снимки для данной территории, которым всего несколько недель, а не лет.

1. Используйте переключатель слоев для перехода на слой «Последнее изображение».
2. Увеличьте масштаб карты до 2 км
3. Нажмите на кнопку “Искать в этой области” для автоматического поиска и отображения последнего доступного снимка для видимой территории.

Вы также сможете выбрать другие снимки для отображения, если они будут доступны для данной территории.

Выбирайте любой другой доступный снимок нажатием на дату снимка, если предыдущий снимок вам не подошёл.

В случае, если для просматриваемой территории нет доступных снимков – вы можете переместить видимую область экрана к другой территории и осуществить поиск снимков для нее или переключится на отображение карты по умолчанию.

Меню правой боковой панели для поля

Используйте раздел меню правой боковой панели поля, чтобы отслеживать, просматривать или изменять действия, связанные с вашим полем – с помощью функций, разработанных в EOSDA Crop Monitoring, таких как Редактирование поля, Севооборот (чередование культур), Погода сегодня и Задачи скаута.

Редактировать поле

Вы можете редактировать свои поля в любое время, зайдя в меню из трех точек, а затем Редактировать в своем Списке полей.

Или, Редактируйте справа на карточке поля.

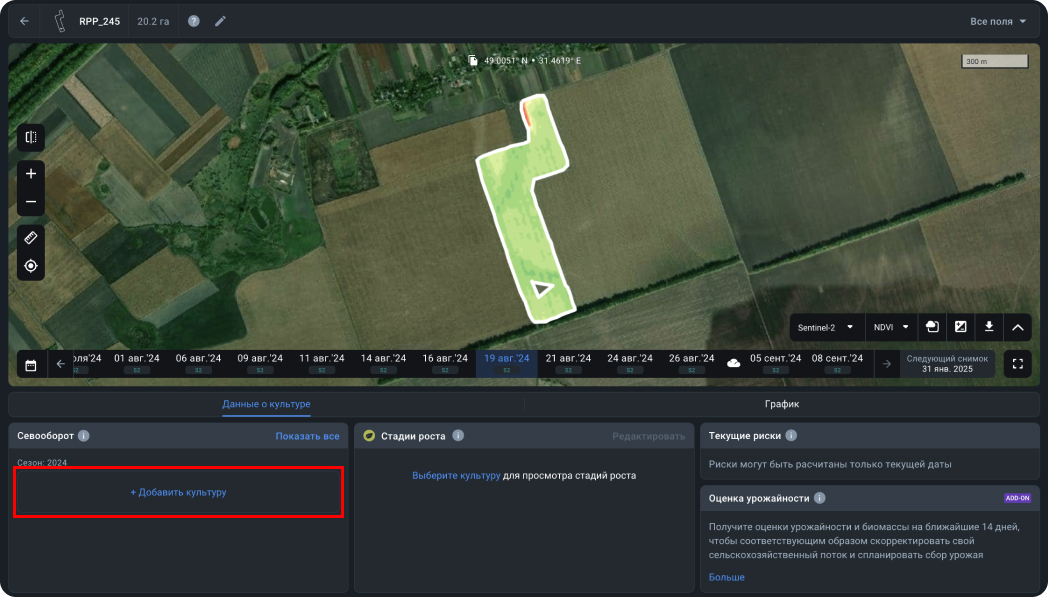

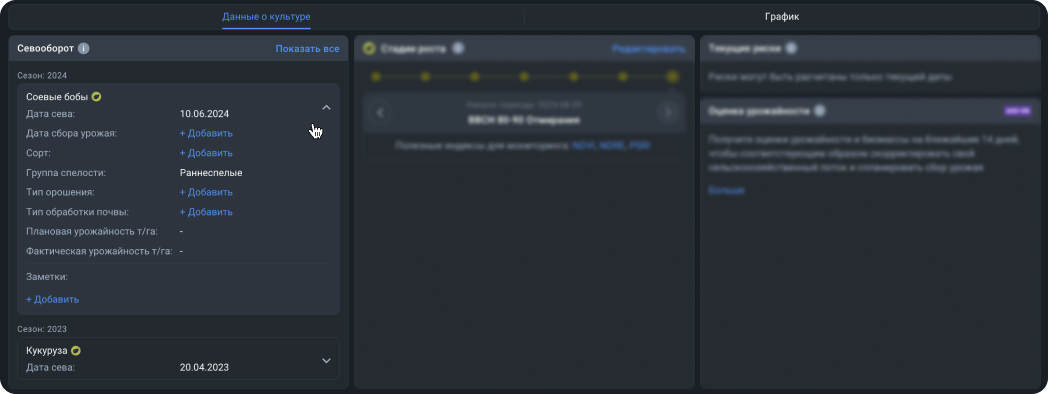

Севооборот

В разделе Севооборот показаны исторические типы культур, которые росли в прошлом и культуры, которые растут сейчас.

Например, для того чтобы предотвратить болезни сельскохозяйственных культур и т. д. – не следует сажать сахарную свеклу два года подряд. Севооборот включает в себя такие данные, как название культуры, дата сева, сезон и др.

Чтобы внести данные, нажмите Редактировать рядом с названием вашего поля.

Прим. Очень важно, чтобы вы отметили точную дату сева в календаре. Убедитесь, что выбранная вами дата подсвечена синим.

Погода сегодня

Заходите в систему каждое утро проверить погоду:

• Температура
• Ветер (скорость и направление)
• Влажность воздуха
• Облачность
• Осадки

Это позволит вам оставаться в курсе того, что происходит с растениями на поле и вовремя реагировать на любые изменения.

Например если Вы запланировали внесение удобрений, а будет дождь.

Задачи скаута

Чтобы отправить скаута (разведчика) на поле, вы должны создать задачу скаута. Эта задача автоматически отправляется в мобильное приложение, где скаут (разведчик) может забрать ее для дальнейшего выполнения. Чтобы выполнить действие, нажмите кнопку Добавить новую задачу в нижней части списка задач или назначьте задачу, выбрав одно из полей.

Поместите указатель на область, которую вы хотите проверить, и появится окно Новая задача. Он содержит предварительный просмотр вашего поля с указателем и координатами поля. Заполните соответствующие поля с Названием задачи и Описанием и нажмите Сохранить. После этого задача сразу появляется в вашем списке задач, а также в мобильном приложении, подключенном к вашей учетной записи.

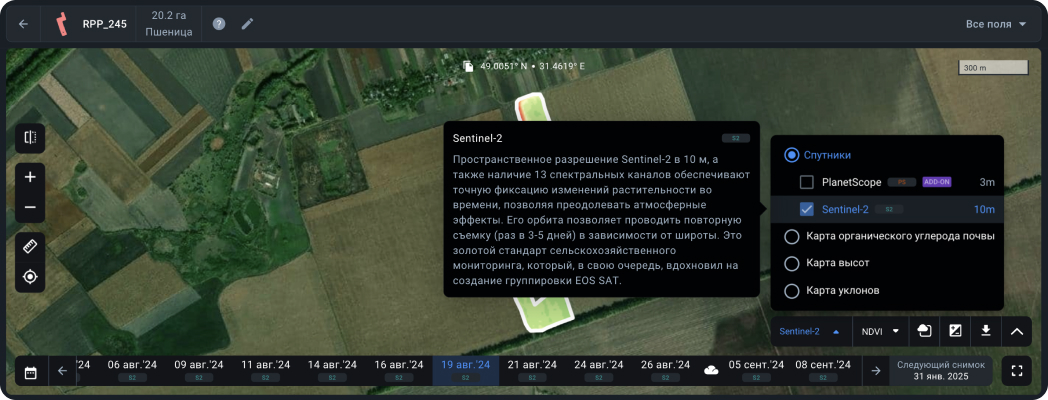

Растровое изображение

В настоящее время мы используем датчик Sentinel-2 и спутниковые снимки с облачностью не более 50%. Таким образом, собранная статистика включает репрезентативный выбор и исключает внешние факторы.

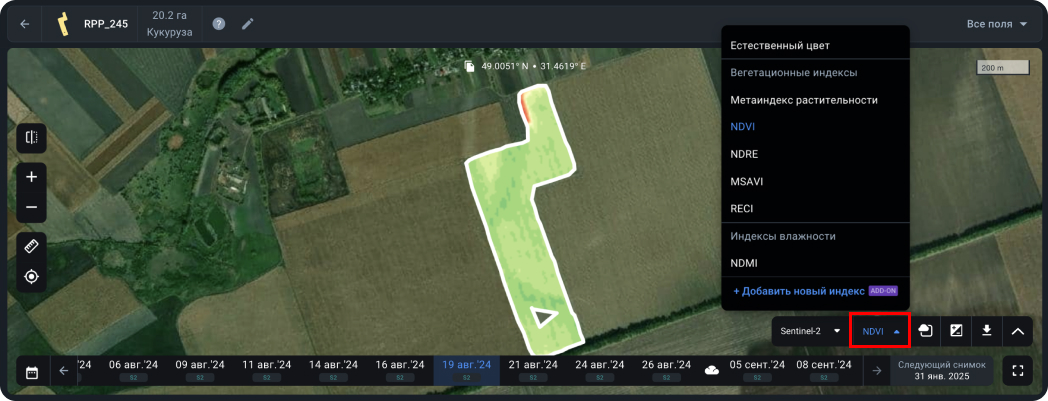

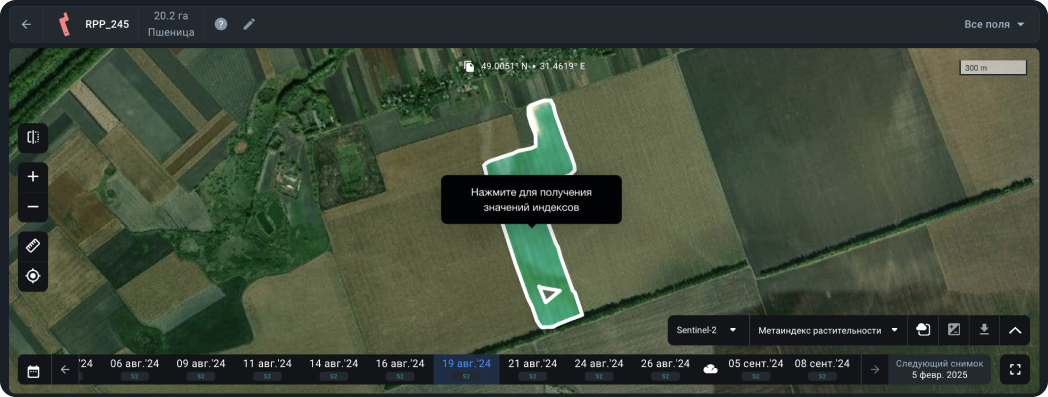

Индексы

Ниже приведены наиболее часто используемые индексы растительности, представленные в EOSDA Crop Monitoring:

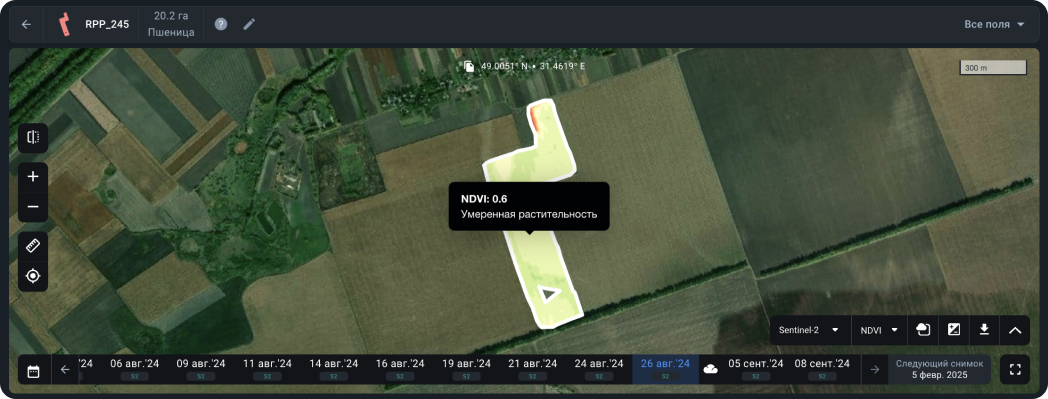

NDVI или Нормализованный вегетационный индекс

NDVI рассчитывается по тому, как растение отражает и поглощает солнечную радиацию на разных длинах волн. Индекс позволяет на разных этапах роста растения выявить проблемные участки поля для своевременного реагирования. Обращайте внимание на участки поля со слишком низким NDVI могут говорить о проблемах с вредителями или заболеваниями растений; а участки с аномально высоким NDVI – о появлении сорных растений.

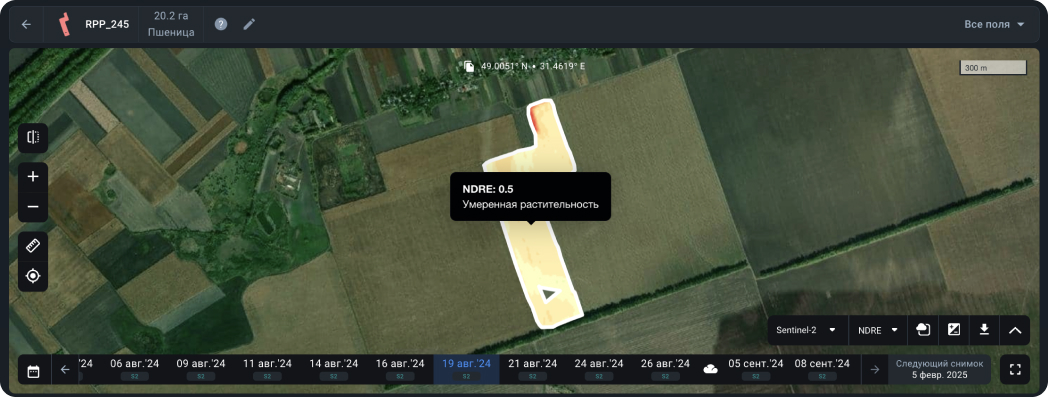

NDRE или Нормализованный разностный Red Edge* индекс

NDRE – показатель фотосинтетической активности растительного покрова, используемый для оценки концентраций азота в листьях растений в середине и конце сезона. Он позволяет обнаружить угнетенную и стареющую растительность, используется для выявления болезней и позволяет оптимизировать сроки сбора урожая.

*Красный край (Red Edge), или красный барьер фотосинтеза — резкое усиление отражения зелёной растительности в ближнем инфракрасном излучении.

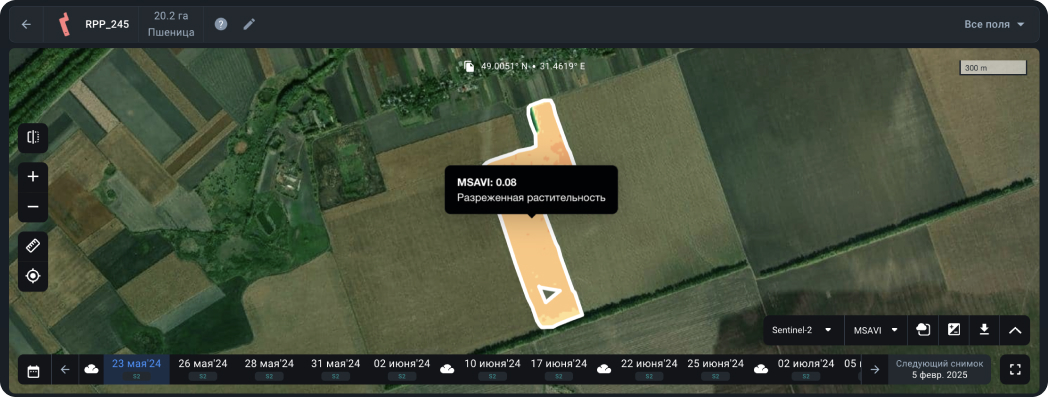

MSAVI или Модифицированный почвенный вегетационный индекс

MSAVI позволяет определить наличие растительности на ранних стадиях всходов, когда значительная часть почвы оголена. Индекс минимизирует влияние оголенной почвы на отображение карты вегетации. На основании индекса можно построить карты для дифференцированного внесения удобрений на ранних стадиях роста культуры.

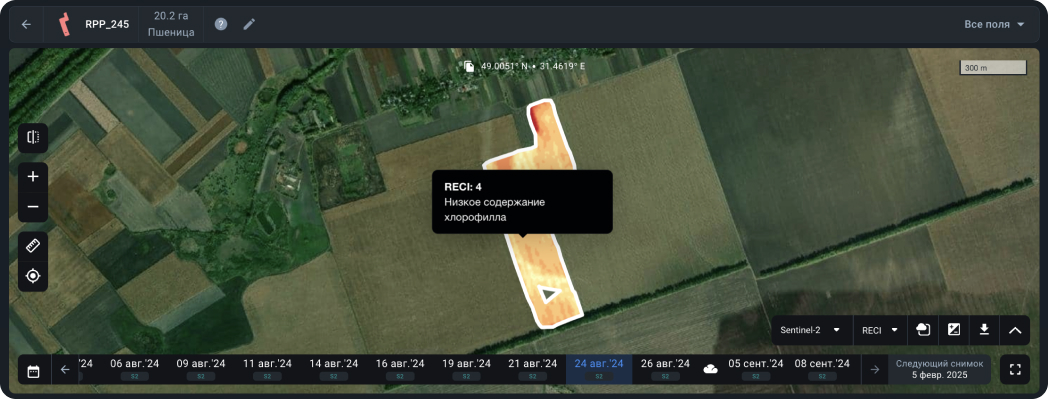

ReCI или Хлорофильный Red Edge индекс.

ReCI – индекс фотосинтетического растительного покрова, чувствительный к содержанию в листьях хлорофилла. Так как уровень хлорофилла напрямую связан с уровнем азота в культуре, индекс позволяет определить участки поля с пожелтевшими или поблекшими листьями, которые могут требовать дополнительного внесения удобрений.

На данный момент в продукте также доступен один индекс влажности:

NDMI или Нормализованный индекс разницы влажности

NDMI описывает уровень водного стресса культуры и рассчитывается как отношение между разницей и суммой преломленного излучения в ближнем и среднем инфракрасном диапазонах спектра. Интерпретация абсолютного значения NDMI позволяет сразу распознавать участки, в которых ферма или поле испытывают водный стресс. NDMI легко интерпретировать: его значения варьируются от -1 до 1, и каждое значение соответствует разной агрономической ситуации, независимо от культуры.

NDVI, NDRE, MSAVI, ReCI, NDMI – это индексы, которые можно выбрать из выпадающего меню слева или из трех точек на небольшой панели над окном аналитики.

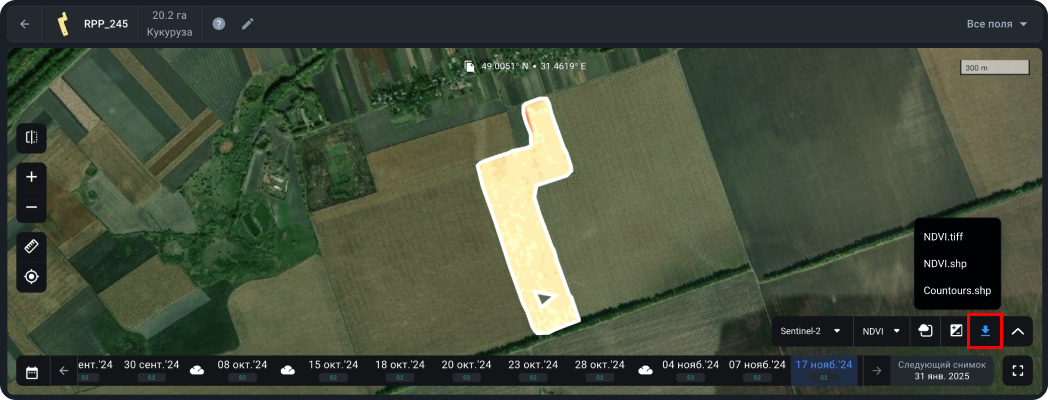

Скачать

Используя небольшую панель над окном аналитики, вы можете скачать, например, NDVI карту в форматах .tiff или .shp. Формат Shape дает вам NDVI в пикселях по значению в каждой точке, а формат TIFF показывает обычное изображение с примененным NDVI.

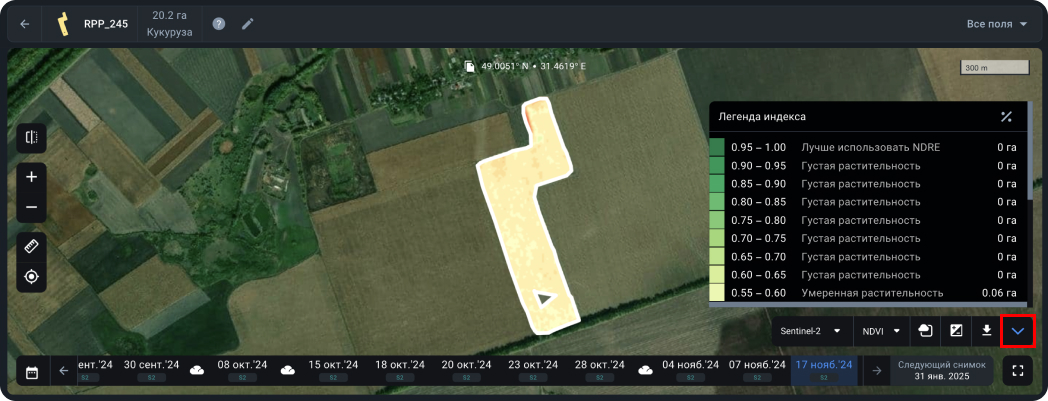

Статистика

Чтобы развернуть статистику и проверить индекс своего поля, используйте небольшую панель над окном аналитики. Статистика может отображаться в гектарах или процентах.

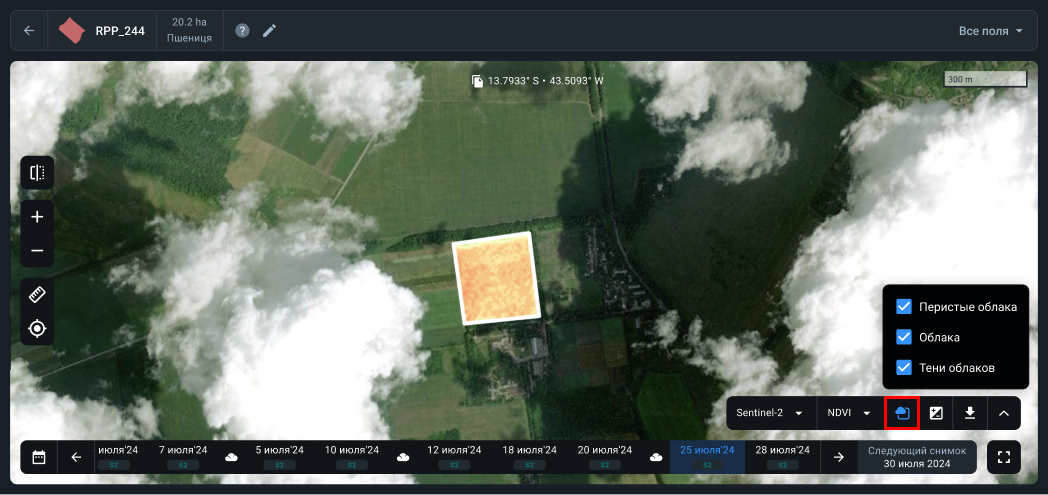

Облачность

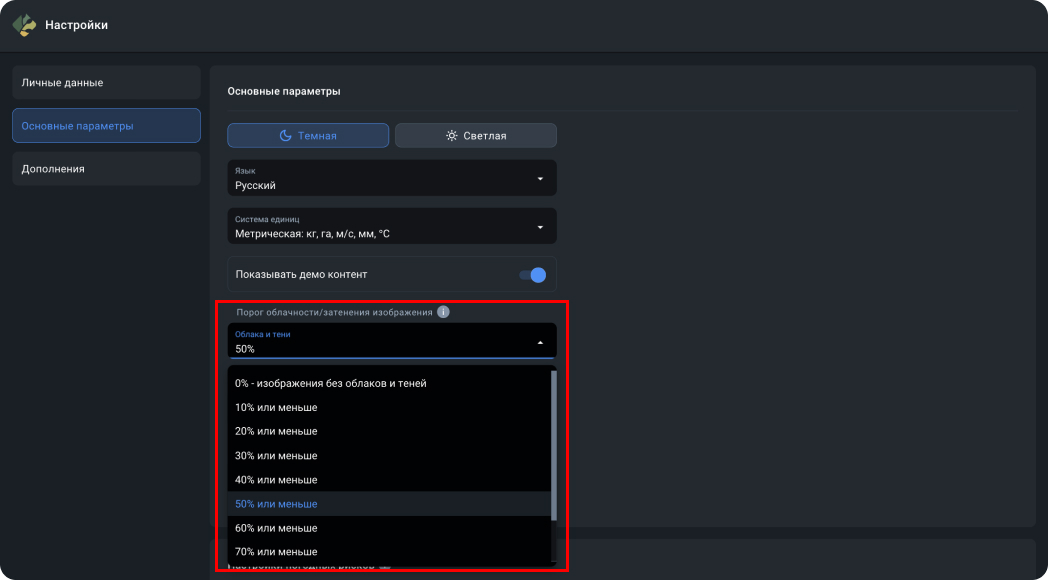

Мы не загружаем спутниковые снимки с облачностью более 60%. При использовании индекса не должно быть внешних факторов, которые могут повлиять на всю картину. С учетом вышесказанного, мы рассматриваем возможность получения значения от изображений с облачностью [менее] 60% как положительную. Статистика отображается в га и процентах. Облака отображаются в виде белой “маски” над полем.

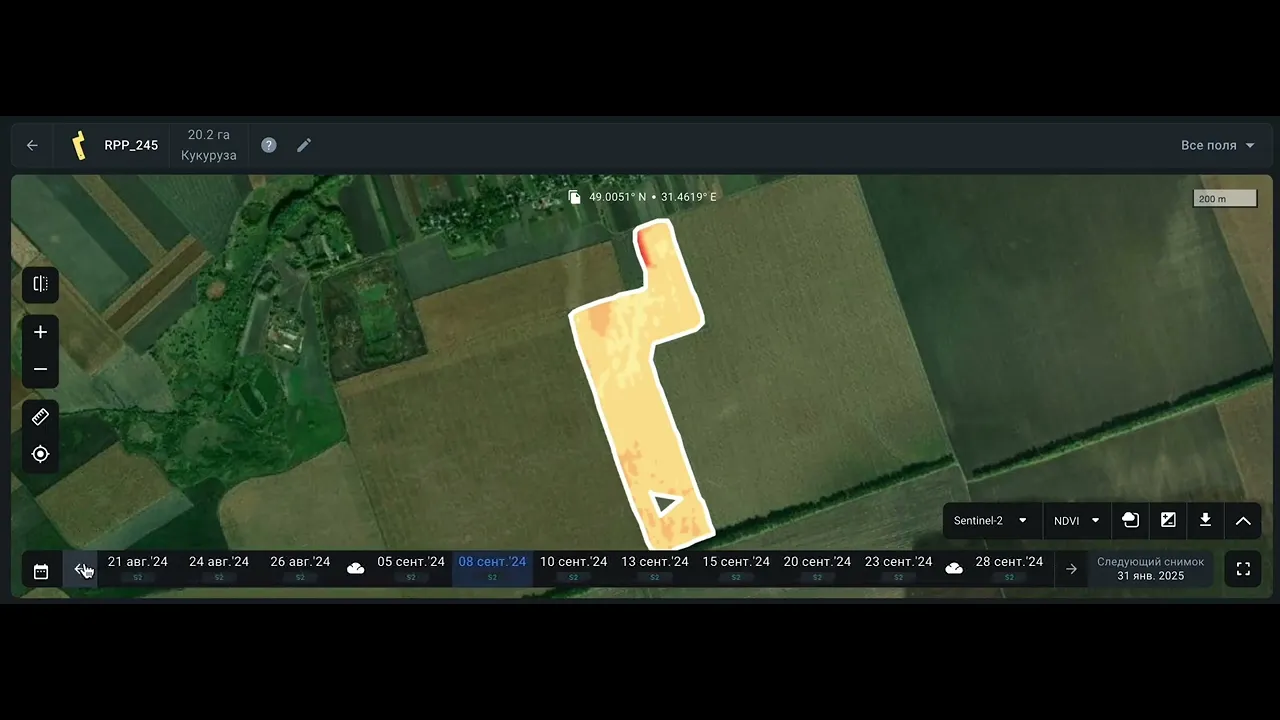

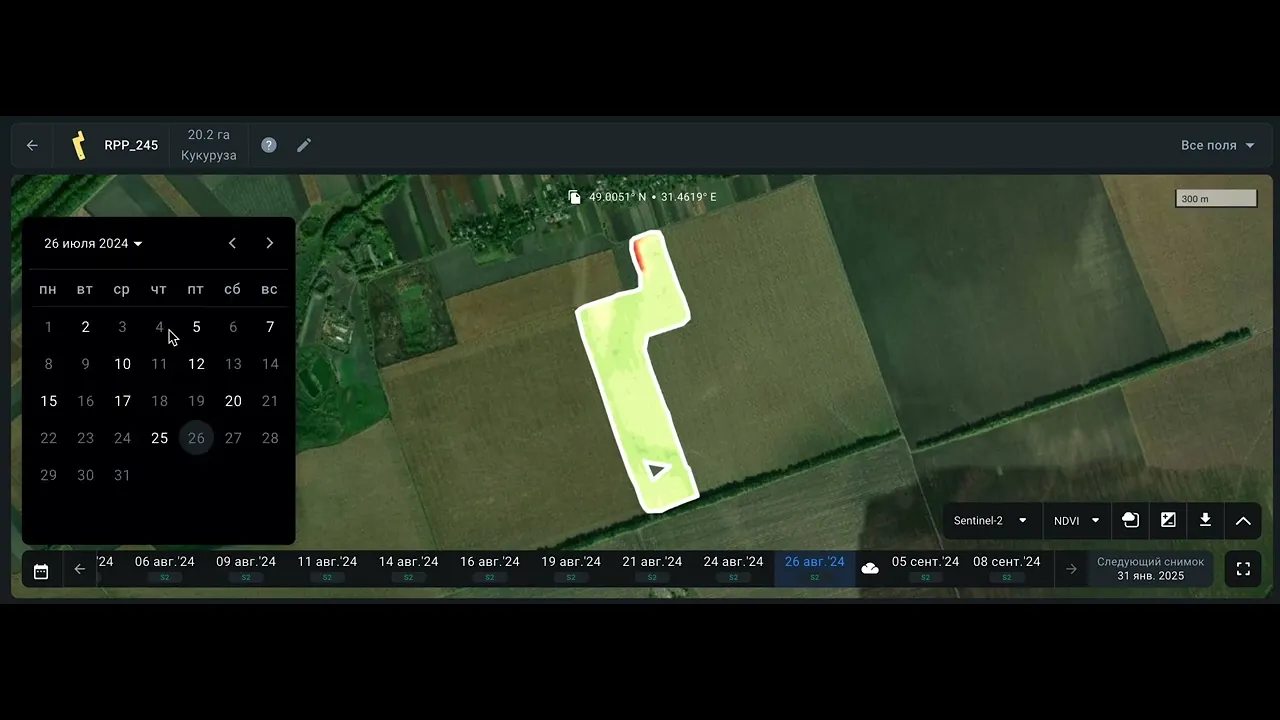

Строка c датами

Показывает все изображения с облачностью менее 60%. Когда вы выбираете дату, вы видите спутниковое изображение с индексом, примененным для этого дня.

Прим. Вы можете просмотреть снимок поля при наведении курсора на дату

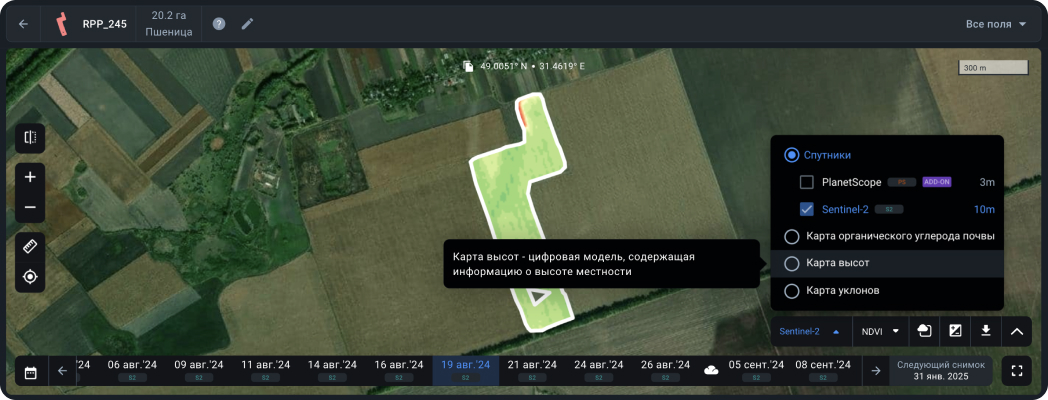

Базовый слой: Карта высот

Карта высот – это цифровая модель, которая отображает перепады высот на вашем поле. Модель позволяет выявлять потенциально проблемные участки поля, такие как зоны затопления, зоны ограниченного доступа воды, места эрозии почвы и другие.

В комплексе с другими данными (показатели индекса NDVI, карта продуктивности и другие), карта высот позволяет определить факторы, которые препятствуют развитию растений и уменьшить их влияние.

Данная модель также позволяет определить актуальные размеры поля для более точного подсчета посевного материала, расхода ГСМ и времени затраченного на обработку.

Как найти карту высот поля

По умолчанию, на карте отображаются только значения NDVI вашего поля. Чтобы увидеть перепады высот, кликните по панели индексов и выберите карту высот из выпадающего списка.

Теперь перепады высот отображаются на вашем поле.

Перепад высот отображается, как разница в оттенках, от темно-зеленых низин до темно-красных возвышенностей. Кроме того, перемещая курсор по карте, вы можете увидеть реальные значения высоты над уровнем моря (в метрах) в любой точке поля.

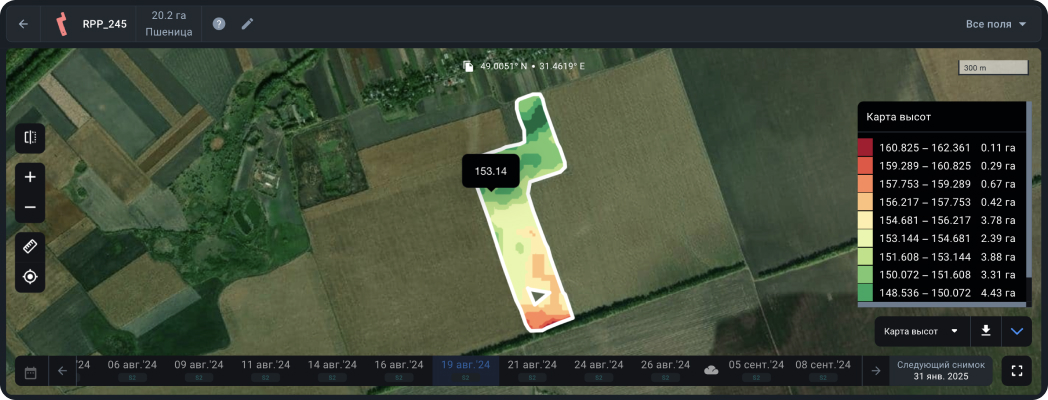

Чтобы лучше понять как палитра оттенков соотносится с реальными высотами вашего поля, просто нажмите на иконку “развернуть” в правом нижнем углу.

Теперь вы можете видеть, какую площадь занимает та или иная высота на вашем поле и каким цветом она выделена на карте.

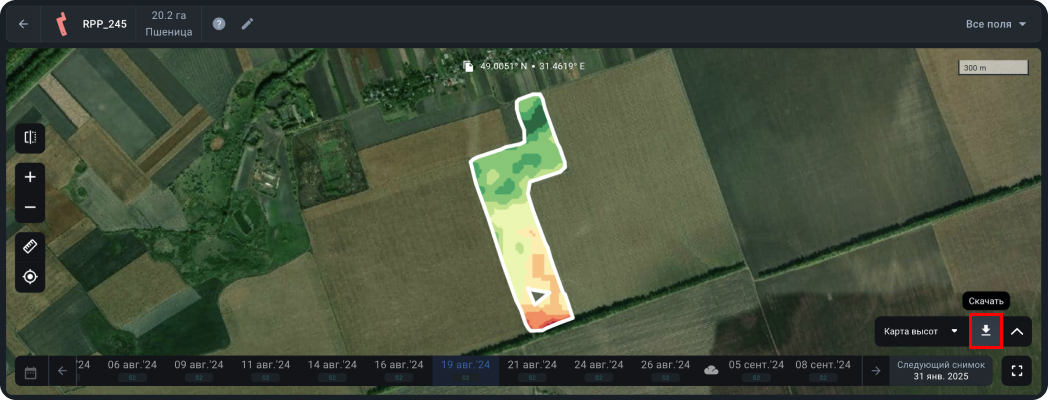

Вы также можете скачать карту высот в формате .tiff, нажав на иконку стрелки загрузки на панели в правом нижнем углу.

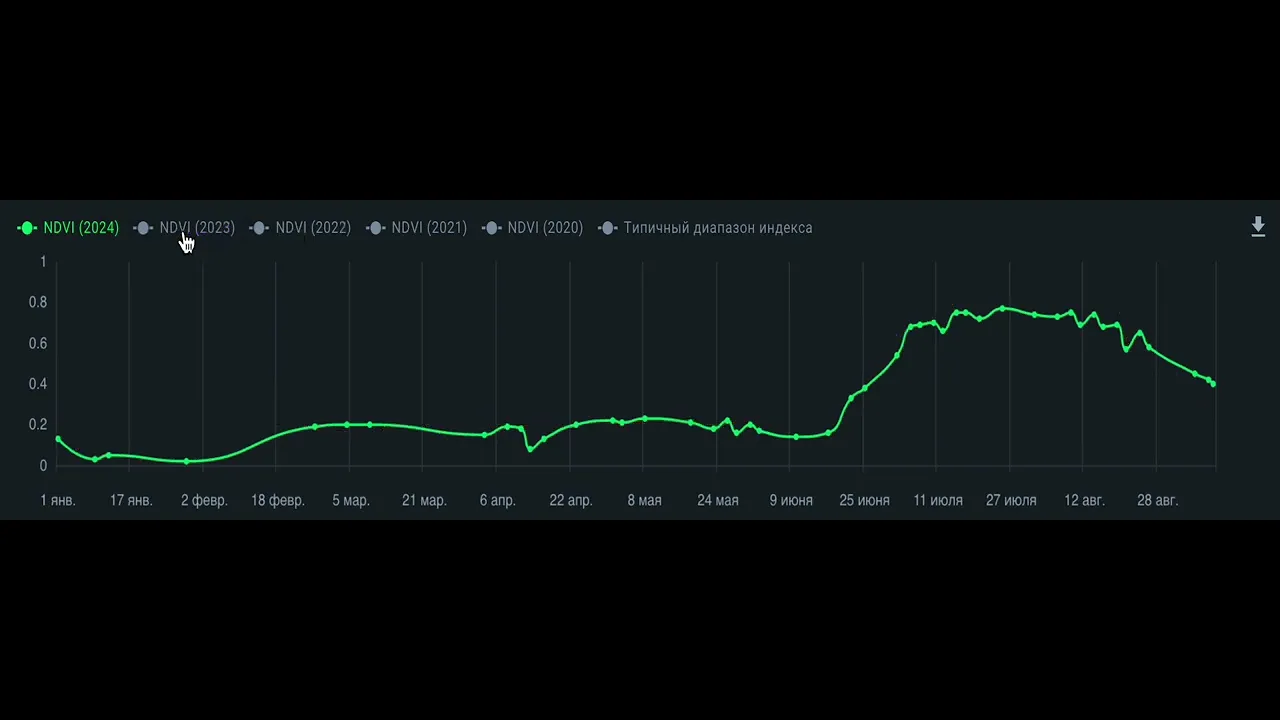

Графики

При выборе поля, в нижней части экрана автоматически разворачивается окно аналитики.

Легенда графика

Графики, которые отображают представление NDVI (нормализованного разностного вегетационного индекса), находятся в центре этого окна.

Существует также возможность сравнения со средними значениями по всему району, таким образом, вы можете отслеживать, как ваша культура развивается по сравнению с общими тенденциями. Чтобы визуализировать данные на конкретную дату, наведите курсор на кривую.

Индексы сезона растительности

Каждую кривую можно отключить, нажав соответствующие цветные кнопки на легенде. Это позволяет отключить ненужные элементы и сравнить показатели по интересующим годам.

Графики погоды

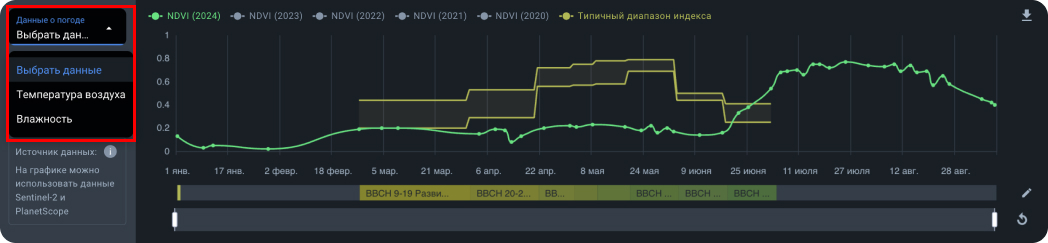

Чтобы отобразить данные о погоде на графике, выберите тип данных из выпадающего списка “Данные о погоде”.

Данные в разделе “Температура воздуха”:

• Минимальная/Максимальная температура в градусах Цельсия
• Угроза заморозков/Тепловой шок

Данные в разделе “Влажность”:

• Осадки в мм
• Влажность в корневой зоне в %
• Влажность поверхностного слоя грунта в %

Температура

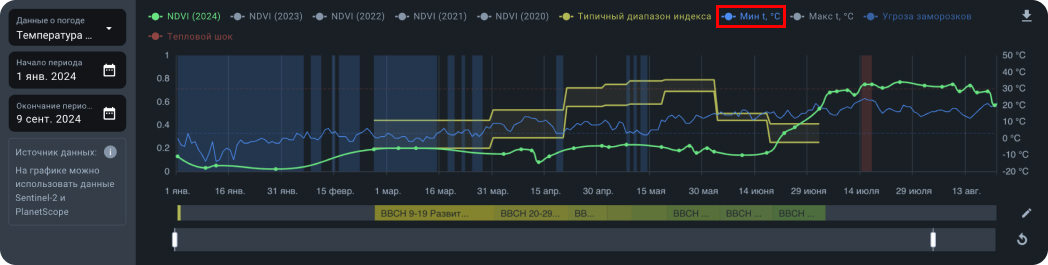

Кривая минимальной температуры показывает историю минимальных температур на поле за определенный период. Следите за этой кривой и вовремя принимайте надлежащие меры по защите растений. Когда кривая пересекает отметку “Угроза заморозков” (-6°C), ваши растения в опасности: они могут быть повреждены или даже погибнуть. Изучите температурные тенденции на поле на основе данного графика, чтобы эффективнее обеспечить безопасность вашим культурам.

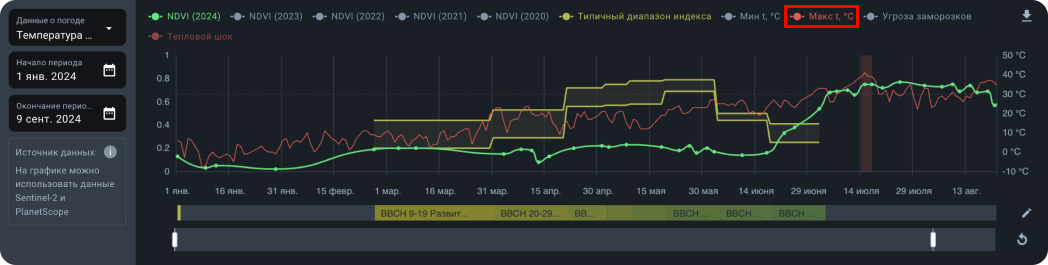

Кривая максимальной температуры отображает историю максимальных температур на поле за определенный период. Следите за этой кривой и вовремя принимайте надлежащие меры по защите растений. Когда она пересекает отметку “Тепловой шок” (+30°C), ваши растения в опасности: они могут испытывать стресс от засухи. Изучите температурные тенденции на вашем поле на основе этого графика, чтобы эффективнее обеспечить безопасность вашим культурам.

Влажность

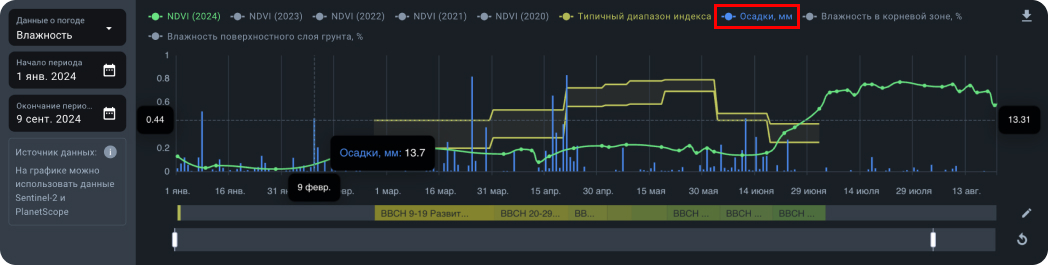

График осадков отображает историю осадков на поле в мм. Изучите тенденции осадков на основе этого графика и планируйте ирригацию и внесение удобрений более эффективно и рационально.

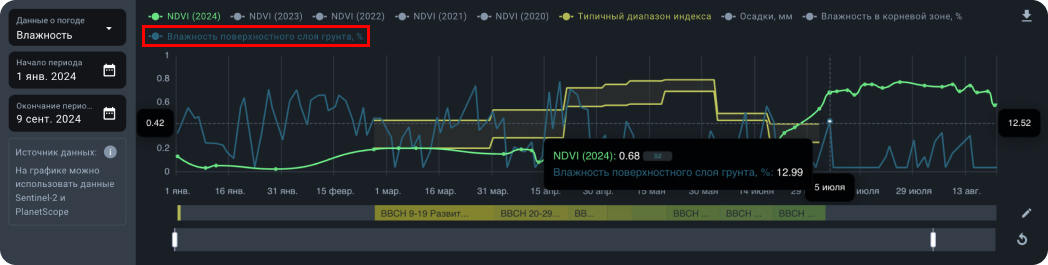

Кривая влажности поверхностного слоя грунта показывает изменение количества воды в поверхностном слое грунта глубиной до нескольких сантиметров за определенный период. Эти данные помогут вам осуществлять ирригацию более рационально.

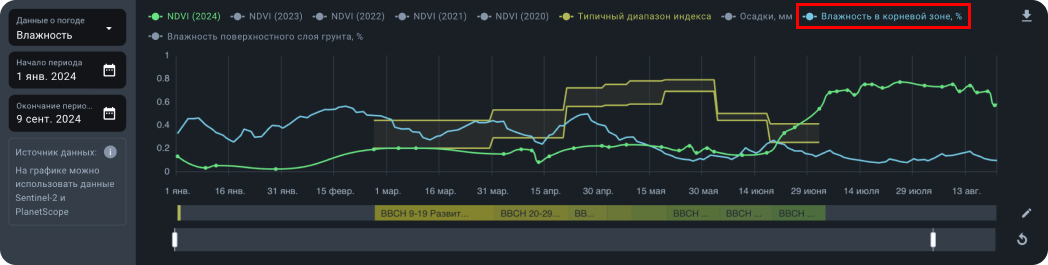

Кривая влажности в корневой зоне отображает изменение количества влаги, необходимой корням растения. Оптимизируйте водопользование, принимая решения на основе данного графика.

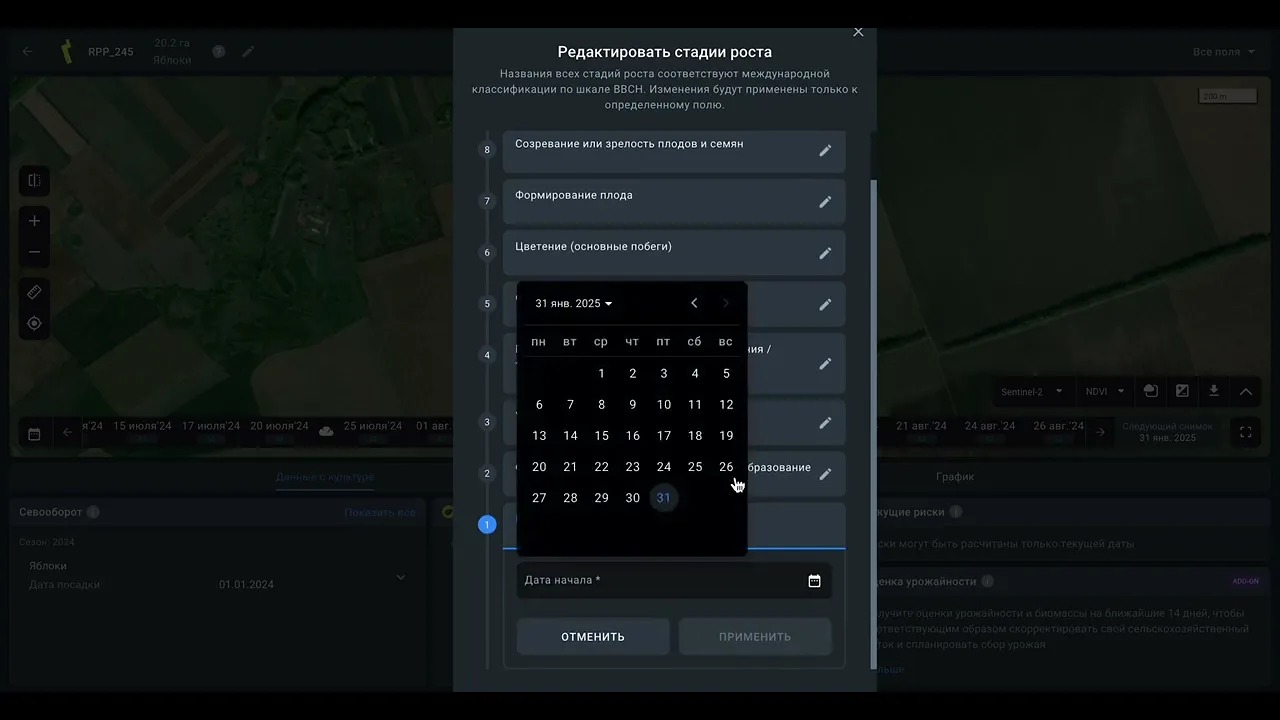

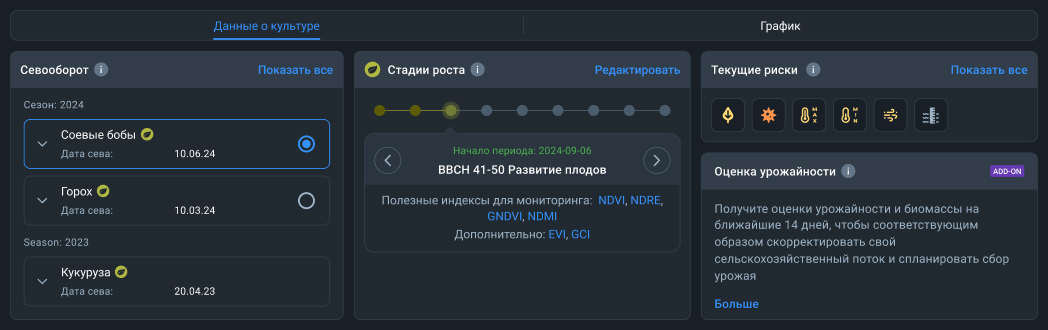

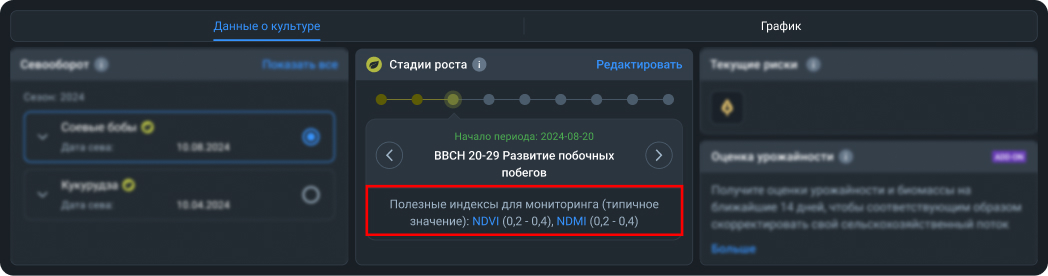

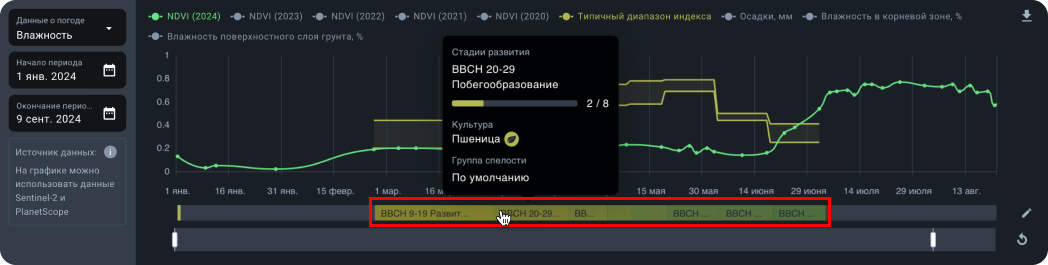

Стадии роста

Используйте Стадии роста, чтобы узнать, на какой стадии сейчас находится ваш урожай. Если вам не нужно, вы всегда можете скрыть кривую от отображения, нажав на Стадии роста.

Обратите внимание! Вы должны добавить информацию о севообороте, чтобы увидеть стадии роста ваших культур.

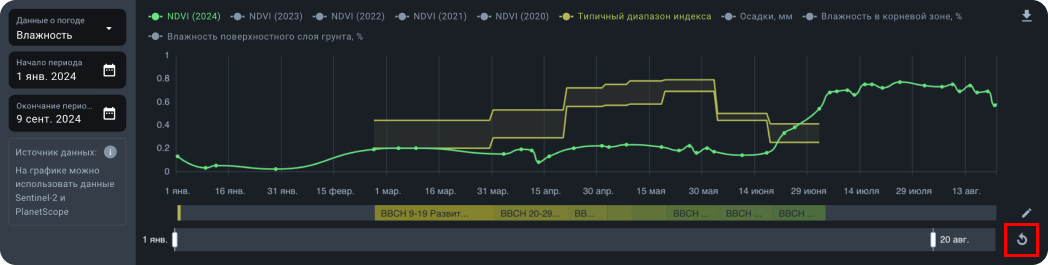

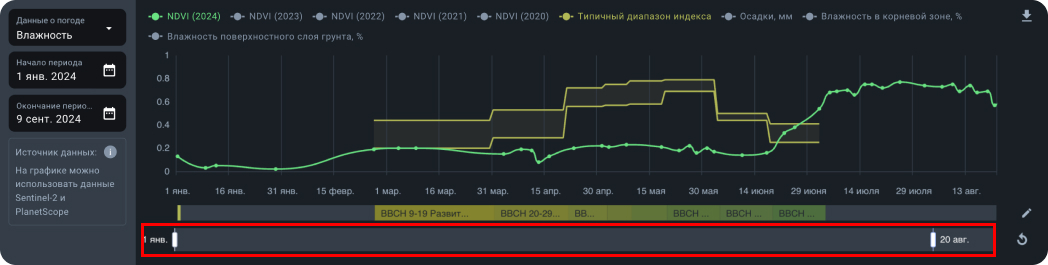

Интервалы периода

По умолчанию отображается период одного года или диапазон дат, выбранный в календаре.

Если вы установили диапазон дат и хотите получить годовой обзор по умолчанию, нажмите Обновить.

Доступные функции для культур
