Monitorización

Para acceder a las imágenes de satélite de sus campos, obtener la previsión meteorológica y otros datos, añada campos al sistema. El sistema ofrece tres opciones:

• Dibujar polígono
• Cargar campo
• Subida personalizada (contacte con nosostros)

Para empezar, haga clic en el botón + AÑADIR CAMPO en la parte inferior.

En una ventana que se abre, seleccione la opción más conveniente para usted.

Subir campos

Subir campos sin parámetros

Esta opción permite cargar en el sistema archivos que contienen contornos de campo prediseñados. De momento, están soportados 4 tipos de formato diferentes: .shp, .kml, .kmz, o .geojson.

Puedes arrastrar y soltar los archivos en la página web o hacer clic en Seleccionar Archivos.

En cuanto los contornos de los campos aparezcan en el mapa junto con los datos de la ficha de campo en el menú de la barra lateral derecha, haga clic en AÑADIR A MIS CAMPOS para completar la operación.

O bien, puede hacer clic en Cancelar(situado justo debajo del botón AÑADIR A MIS CAMPOS) para detener la operación.

Una ventana modal le ofrecerá dos opciones:

• GUARDAR Y CONTINUAR. Pulse este botón para añadir automáticamente el campo cargado a la lista.
• BORRAR Y CONTINUAR. Pulse este botón si no quiere añadir el campo cargado a la lista.

Añada más información sobre el campo recién cargado para asegurar la máxima eficiencia a la hora de monitorizar.

• Nombre del campo (el que desee)
• Nombre del grupo (para organizar mejor sus campos en la lista)
• Datos de rotación de cultivos* (para administrar sus campos por el nombre del cultivo, la fecha de siembra y la temporada)

*Una monitorización precisa del desarrollo de la vegetación depende de la exactitud de los datos de rotación de cultivos

Subir campos con parámetros

Los archivos se suben a la plataforma a través del proceso estándar de hacer clic en el botón “+ AÑADIR CAMPO”.

En el caso de que suba archivos en formato *.zip (.shp, .dbf, .prj, .shx), *.kml, *.kmz, o *.geojson que contengan parámetros de campo, como el tipo de cultivo, el nombre del campo, el grupo al que pertenece, la fecha de siembra, la fecha de cosecha, comentarios/notas o la temporada, se abrirá una ventana en el Gestor de subida de campos.

En dicha ventana verá los parámetros de los campos presentes en el archivo subido. El sistema clasificará automáticamente cada parámetro en una columna diferente. Utilice el menú desplegable en la parte superior de cada columna para seleccionar el parámetro correcto para cada tipo de dato. También puede seleccionar la opción “Omitir” para aquellos parámetros que no quiere que sean visibles en la plataforma.

Al configurar parámetros como “Fecha de siembra” o “Fecha de cosecha”, es fundamental seleccionar el formato de fecha usado en el propio archivo para garantizar un procesamiento de datos sin errores.

Nota: La selección de la fecha de siembra sólo está habilitada una vez se haya seleccionado el cultivo, y la selección de la fecha de cosecha sólo está habilitada una vez se haya especificado la fecha de siembra.

Fecha de siembra

Fecha de cosecha

Una vez seleccionados los parámetros, debe asegurarse de que las temporadas, cultivos y grupos del archivo coinciden con las temporadas, cultivos y grupos correspondientes en la plataforma.

Por ejemplo, en el archivo, algunos campos pueden estar asociados a la temporada 2023, mientras que otros pueden no tener una temporada especificada. En este caso, el sistema generará dos opciones de datos de temporada: “Sin datos” y “Temporada 2023”. Puede asignar cualquier temporada disponible en su cuenta a estas opciones de datos y todos los campos se subirán y cargarán en la plataforma según corresponda.

La misma lógica se aplica a los cultivos y grupos. Puede asignar cultivos y grupos de un archivo a cultivos y grupos existentes en su cuenta, asegurándose de que los parámetros se vinculan a los campos y se cargan en la plataforma con los parámetros que corresponda.

Al especificar el grupo, tiene la opción de seleccionar un grupo existente de la lista de su cuenta o crear uno nuevo. Para crear un nuevo grupo, simplemente introduzca el nombre del grupo y haga clic en “Añadir nuevo grupo”.

Una vez completados todos los pasos, verá un mapa y una lista con los campos para la verificación final de los datos. Si todo parece estar correcto, haga clic en el botón “AÑADIR A MIS CAMPOS” y los campos se guardarán con los parámetros establecidos en su cuenta, dentro de las temporadas que haya seleccionado durante el proceso de subida.

Tipos de errores

Falta el archivo *.prj responsable del sistema de coordenadas. Por favor, añádalo y vuelva a subirlo

El archivo no se puede cargar porque EOSDA Crop Monitoring no puede determinar las coordenadas de los campos del archivo.

El archivo *.shp requiere un archivo *.prj que contiene el tipo de sistema de coordenadas del producto fuente.

Formato de archivo no soportado. Por favor, utilice los formatos *.shp, *.kml, *.geojson o un archivo *.zip que contenga archivos en formato *.shp, *.shx, *.dbf.

Compruebe el formato del archivo, puede que esté subiendo un formato no soportado o que haya un archivo no válido en el interior del archivo *.zip.

Resumen de los formatos de archivo que se pueden cargar en el sistema:

• SHAPE FILE: El archivo *.shp es el archivo principal donde se almacena la geometría de los campos y es obligatorio. El archivo *.shx es el archivo de índice donde se almacena el índice de la geometría de los campos y es obligatorio. El archivo *.dbf es una tabla que contiene los atributos de los campos (nombre del campo, cultura, etc.) y es obligatorio. Igualmente importante es el archivo *.prj que almacena información sobre el sistema de coordenadas.
• KML: Un archivo *.kml es un archivo que contiene todos los elementos de una capa o mapa: geometría del objeto, convenciones, descripciones, atributos, imágenes y otra información valiosa.
  Tenga en cuenta que sólo la geometría del objeto (forma de polígono compuesta por un mínimo de 3 puntos) puede cargarse en EOSDA Crop Monitoring.
• GEOJSON: El formato *.geojson puede almacenar tipos primitivos de descripciones de objetos geográficos, como: puntos (direcciones y ubicaciones), líneas (calles, carreteras, fronteras), polígonos (países, estados, parcelas). Este archivo también puede almacenar los llamados multi tipos, que son un conjunto de varios tipos primitivos. Tenga en cuenta que, entre todos los objetos contenidos en este archivo, sólo los polígonos pueden cargarse en EOSDA Crop Monitoring.
• ZIP: Puede utilizar un archivo *.zip para cargar archivos que forman parte de la estructura shapefile, concretamente *.shp, *.shx, *.dbf, *.prj.

No se encontraron polígonos en el archivo. Tenga en cuenta que no se admiten líneas y puntos separados. El sistema sólo reconoce los polígonos.

Este error se produce cuando el archivo que está intentando cargar no es una forma poligonal sino una etiqueta, un punto, una foto, una línea, una carretera o algún otro elemento no soportado.

En EOSDA Crop Monitoring, sólo puede cargar los archivos que contengan una forma poligonal; es decir, un objeto en el que haya al menos tres puntos de coordenadas conectados entre sí.

El tamaño del archivo supera los 10 Mb. Divídalo en archivos más pequeños.

Este error se produce cuando el archivo que se está subiendo supera los 10 Mb. Puede solucionar el problema incluyendo los archivos shapefile en un archivo *.zip. Si los archivos *.zip, *.kml o *.geojson superan los 10 Mb, la explicación más probable es que hay demasiados objetos (campos) contenidos en el archivo y es mejor volver a guardar estos campos desde su fuente distribuyéndolos en 2 o más archivos.

El campo tiene contornos que se cruzan y que no son compatibles. Por favor, arréglelo

Este error se produce cuando los contornos de algunos de los campos contenidos en el archivo se superponen (se cruzan o intersectan), lo que no permite crear correctamente los polígonos en EOSDA Crop Monitoring. Debe revisar sus campos y sus contornos en la fuente desde la que los exporta.

El campo supera las 10.000 hectáreas o 24.710 ac. Por favor, reduzca su tamaño o dibuje uno nuevo

Este error se produce cuando el área del campo cuyos contornos está intentando cargar como una forma de polígono es mayor de 10.000 hectáreas o 24.710 acres. Es necesario editar los contornos del polígono en el origen o dibujar los contornos manualmente en EOSDA Crop Monitoring.

Dibujar polígono

La opción Dibujar polígono se emplea para dibujar el contorno y añadir el campo al mapa.

Una vez hecho esto, haz clic en el botón GUARDAR EN MIS CAMPOS e introduzca el nombre de dicho campo, seleccione el nombre del cultivo, la fecha de siembra y la temporada de su cultivo en el cuadro correspondiente. A continuación, haga clic en GUARDAR para añadir el campo a la lista de campos.

Capas

A veces, el mapa predeterminado utilizado en EOSDA Crop Monitoring puede no reflejar el estado actual de tus campos.

Si la vista del campo difiere de la situación real en el terreno, puedes usar la capa “Última imagen”, que te permite ver las imágenes satelitales más recientes disponibles para esta área, de hace semanas y no años.

1. Usa el selector de capas para cambiar a la capa “Última imagen”.
2. Aumenta el zoom a una escala de 2 km.
3. Haz clic en el botón “Buscar en esta área” para buscar y mostrar automáticamente la última imagen disponible para el área visible.

También puedes seleccionar otras imágenes para mostrar si están disponibles para esta área.

Selecciona cualquier otra imagen disponible haciendo clic en la fecha de la imagen si la anterior no te sirvió.

Si no hay imágenes disponibles para la zona visible, puedes mover el área visible del mapa a otra ubicación y buscar imágenes, o cambiar de nuevo al mapa predeterminado.

Sección del menú de la barra lateral derecha relativa al campo

Utilice la sección del menú de la barra lateral derecha del campo para rastrear, revisar o cambiar las actividades relacionadas con su campo con las características incluidas en EOSDA Crop Monitoring cómo Editar campo, Rotación de cultivos, Pronóstico meteorológico y Tareas de exploración.

Editar campo

Puede editar sus campos siempre que lo necesites yendo al menú de tres puntos y pinchando en Editar en su Lista de campos.

O bien, pinchando en Editar a la derecha de la ficha de campo.

Rotación de cultivos

La sección de rotación de cultivos muestra los tipos de cultivos históricos que han crecido en el pasado o en el presente. Por ejemplo, no se debe plantar remolacha azucarera dos años seguidos para prevenir enfermedades de los cultivos. Los datos correctos de la rotación de cultivos incluyen 3 componentes: el nombre del cultivo, la fecha de siembra y la estación en que se ha cosechado o se va a cosechar el cultivo.

Nota: Es necesario hacer clic en la fecha exacta de siembra en el calendario. Asegúrese de que la fecha seleccionada aparezca en azul en el calendario.

El tiempo hoy

Entre cada mañana para seguir el tiempo:

• Temperatura
• Viento (velocidad y dirección)
• Humedad
• Nubes
• Precipitaciones

Esto le ayudará a mantenerse al día y reaccionar a los cambios de manera oportuna.

Por ejemplo, si planea aplicar fertilizante y va a llover.

Tareas de exploración

Para enviar a un explorador al campo, debe crear una tarea de exploración. Esta tarea se envía automáticamente a la aplicación móvil donde un explorador puede escogerla para su posterior ejecución. Para realizar la acción, haga clic en el botón Agregar nueva tarea en la parte inferior de la lista de tareas o asigne una tarea seleccionando uno de sus campos.

Coloque un marcador en el área que desea inspeccionar y se abrirá la ventana Nueva tarea, que contiene la vista previa del campo con dicho marcador y las coordenadas del campo. Rellene los cuadros correspondientes con el nombre de la tarea y la descripción y haga clic en Guardar. Una vez hecho esto, la tarea aparece inmediatamente en su lista de tareas, así como en la aplicación móvil conectada a su cuenta.

Imágenes rasterizadas

Actualmente usamos el sensor Sentinel-2 e imágenes de satélite con un máximo de 50% de nubosidad. De esta manera, las estadísticas recogidas incluyen una selección representativa y excluyen factores externos.

Índices

A continuación se muestran los índices de vegetación más utilizados disponibles en EOSDA Crop Monitoring:

NDVI o Índice de Vegetación de Diferencia Normalizada

NDVI se calcula según la forma en que una planta refleja y absorbe la radiación solar en diferentes longitudes de onda. El índice permite identificar las zonas problemáticas del campo en las diferentes etapas del crecimiento de la planta para poder responder a tiempo. Preste atención a las zonas en las que los valores del índice de vegetación difieren considerablemente. Por ejemplo, las zonas de un campo que tienen un índice NDVI extremadamente bajo pueden indicar problemas de plagas o enfermedades en las plantas y las zonas con un índice NDVI anormalmente alto señalan la aparición de maleza.

NDRE o Diferencia Normalizada de Borde Rojo*

NDRE es un indicador de la actividad fotosintética de la cubierta vegetal utilizado para estimar las concentraciones de nitrógeno en la mitad y al final de una temporada. Permiute detectar la vegetación oculta y envejecida y se utiliza para identificar enfermedades en las plantas. También permite optimizar el momento de la cosecha.

*La banda del borde rojo es una banda estrecha en el espectro de reflectancia de la vegetación entre el rojo y el infrarrojo cercano.

MSAVI o Índice de Vegetación Ajustado al Suelo Modificado

MSAVI permite determinar la presencia de vegetación en las primeras etapas de desarrollo, cuando hay mucho suelo desnudo. El índice minimiza el efecto del suelo desnudo en la visualización de los mapas de vegetación. Basándose en el índice, se pueden construir mapas para la aplicación diferencial de fertilizantes en las primeras etapas del crecimiento de los cultivos.

ReCI o Índice de Clorofila de Borde Rojo

ReCI es un índice de la actividad fotosyntética de la cubierta vegetal sensible al contenido de clorofila en las hojos. Dado que el nivel de clorofila está directamente relacionado con el nivel de nitrógeno en el cultivo, el índice permite identificar las áreas del campo que tienen hojas amarillas o descoloridas, que pueden requerir una aplicación adicional de fertilizantes.

Actualmente, un índice de humedad también está disponible en el producto:

NDMI o Índice Normalizado Diferencial de Humedad

NDMI muestra el nivel de estrés hídrico del cultivo y se calcula como la relación entre la diferencia y la suma de las radiaciones refractadas en el infrarrojo cercano y el SWIR. La interpretación del valor absoluto del NDMI permite reconocer inmediatamente las zonas de la explotación o del campo con problemas de estrés hídrico. El NDMI es fácil de interpretar: sus valores varían entre -1 y 1, y cada valor corresponde a una situación agronómica diferente, independientemente del cultivo.

NDVI, NDRE, MSAVI, ReCI, NDMI son índices que pueden seleccionarse ya sea en el menú desplegable de la izquierda o en el menú de tres puntos en el pequeño panel sobre la ventana de análisis.

Descargar

Usando el pequeño panel sobre la ventana de análisis, puede descargar, por ejemplo, el mapa del NDVI en formatos .tiff o .shp. El formato de forma da un valor NDVI por píxel en cada punto y el formato TIFF muestra una imagen regular con el índice NDVI aplicado.

Estadísticas

Para ampliar las estadísticas y comprobar el índice de su campo, utilice el pequeño panel situado encima de la ventana de análisis. Las estadísticas pueden ser mostradas en hectáreas o en porcentaje.

Nubosidad

No subimos imágenes de satélite con más del 50% de nubosidad. Cuando se usa un índice, no debe haber factores externos que puedan influir en el conjunto de la imagen. Dicho esto, consideramos que la posibilidad de obtener un valor en imágenes con un 50% de nubosidad es alta. Las estadísticas se muestran en ha y en porcentaje. Las nubes se muestran como una máscara blanca sobre el campo.

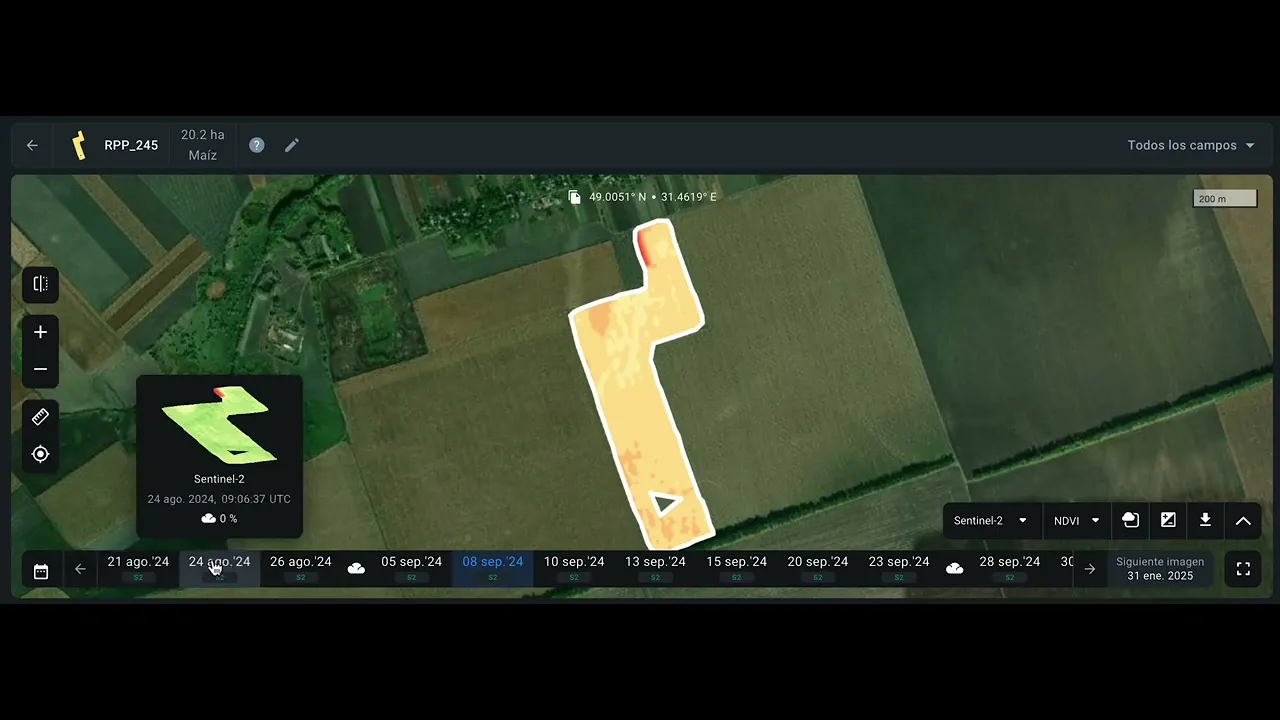

Línea temporal

Muestra todas las imágenes con menos del 50% de nubosidad. Cuando se elige una fecha, se ve una imagen de satélite con un índice aplicado para ese día.

Nota: Puedes ver la vista previa de una imagen pasando el ratón por encima de una fecha en la línea temporal.

Capa básica: Mapa de elevación

Un mapa de elevación es un modelo digital que visualiza las diferencias de elevación en su campo. Este modelo permite a los agricultores detectar las zonas del campo potencialmente propensas a tener problemas como:

• riesgos de inundación
• acceso limitado al agua
• riesgos de erosión

y otros tipos.

Combinado con otros datos (NDVI, mapas de productividad y otros), el mapa de elevación ayuda a identificar y eliminar los factores que impiden el desarrollo de la vegetación.

Este modelo también permite medir la superficie del campo con mayor precisión. Es crucial conocer la superficie exacta de su campo para calcular correctamente la cantidad de semillas, combustible y tiempo necesario para realizar las actividades de campo.

¿Cómo encontrar el mapa de elevación?

Por defecto, verá los valores del NDVI de su campo en el mapa. Para ver las diferencias de elevación, haga clic en el panel de navegación y seleccione el mapa de elevación en la lista desplegable.

Ahora puede ver las diferencias de elevación en su campo.

Las elevaciones se visualizan en diferentes tonos, desde las zonas bajas de color verde oscuro hasta las zonas altas de color rojo oscuro. Además, al pasar por encima del mapa, podrá ver la elevación real en metros de cualquier punto del campo respecto al nivel del mar.

Para comprender mejor las variaciones de elevación de su campo, compruebe cómo se correlaciona el esquema de colores con los valores de elevación. Sólo tiene que hacer clic en el icono de expandir en la esquina inferior derecha.

Ahora podrá ver cuánta superficie ocupa un nivel de elevación en su campo y qué tono de color se utiliza para representarlo.

Además, también puede descargar el mapa de elevaciones como archivo .tiff haciendo clic en el icono de descarga en la esquina inferior derecha.

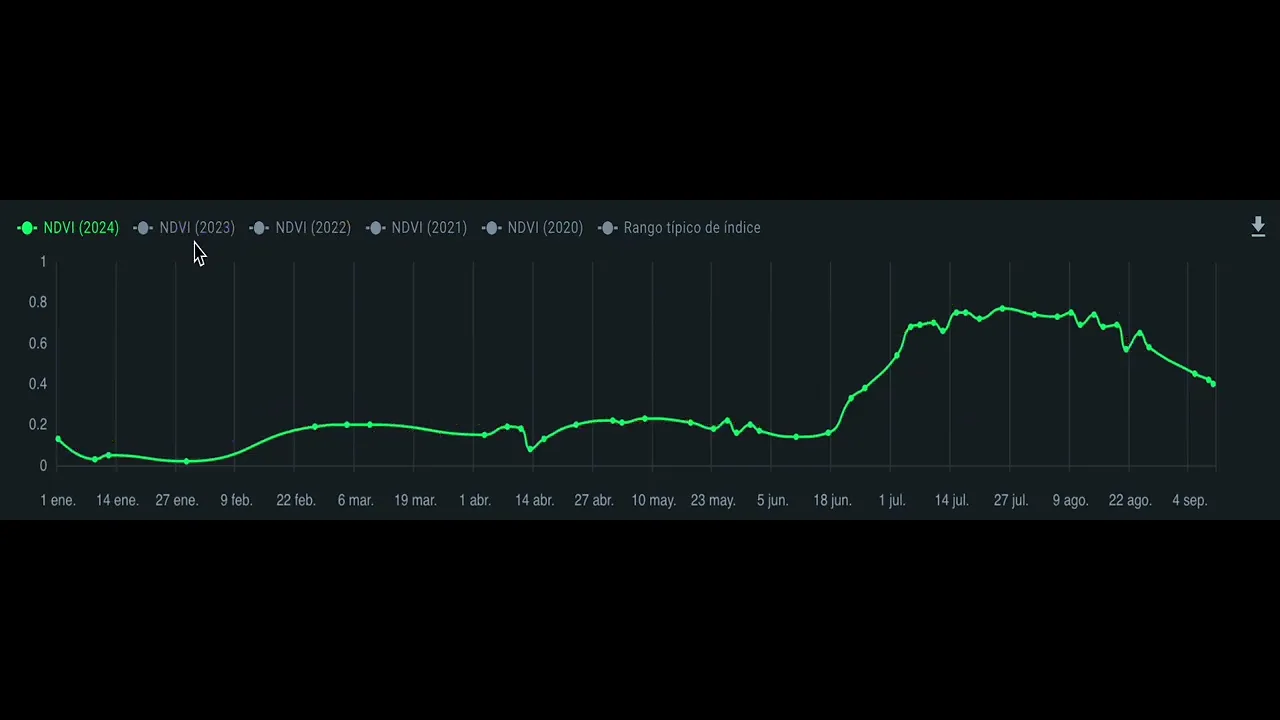

Gráfico

La ventana de análisis se despliega automáticamente en la parte inferior de la pantalla al seleccionar el campo.

Leyenda del gráfico

Leyenda del gráfico Los gráficos que muestran una representación del NDVI (Índice de Vegetación de Diferencia Normalizada) están en el centro de esta ventana.

También existe la posibilidad de comparar con los valores medios de todo el distrito, de modo que se puede controlar la evolución de su cultivo en comparación con la tendencia común. Para visualizar los datos en una fecha específica, pase el cursor por encima de la curva.

Índices de vegetación de temporada

Cada curva puede ser desactivada haciendo clic en los botones de color correspondientes a la leyenda. Esto permite deshabilitar elementos innecesarios y comparar los índices en los años que le interese.

Gráficos meteorológicos

Para ver los datos meteorológicos en el gráfico, seleccione el tipo de datos deseado en la lista desplegable.

Los datos de temperatura incluyen:

• Temperatura min/max °C
• Estrés por frío/térmico

Los datos relativos a la humedad incluyen:

• Precipitación en mm
• Humedad del suelo en la zona radicular en %
• Humedad en la superficie del suelo en %

Temperatura

La curva de temperatura mínima muestra el historial de temperaturas mínimas que se han producido en su campo durante un periodo de tiempo. Cuando esta curva supera la marca de estrés por frío a -6°C, sus cultivos de invierno corren el riesgo de sufrir daños o morir. Monitorice la curva y reaccione cuando se espera estrés por frío. Con el tiempo podrá crear tendencias basadas en este gráfico para proteger mejor sus cultivos.

La curva de temperatura máxima representa el historial de temperaturas máximas en el campo durante un periodo de tiempo. Cada vez que supera la marca de estrés térmico a +30°C, sus cultivos corren el riesgo de experimentar condiciones de sequía. Monitorice la curva y reaccione cuando se espera estrés térmico.  Con el tiempo podrá crear tendencias basadas en este gráfico para proteger mejor sus cultivos.

Humedad

El gráfico de precipitación refleja el historial de precipitación en el campo medido en mm. Puede construir tendencias basadas en este gráfico y ajustar la planificación del riego y la fertilización para aumentar la eficiencia.

La curva de humedad en la superficie del suelo representa los cambios en la cantidad de agua en los centímetros superiores del suelo a lo largo del tiempo. Basándose en estos datos, puede tomar mejores decisiones relacionadas con el riego.

La curva de humedad del suelo en la zona radicular muestra los cambios en la cantidad de agua disponible para las raíces del cultivo a lo largo del tiempo. Mejore su gestión del agua tomando decisiones basadas en estos datos.

Etapas de crecimiento

Utilice las etapas de crecimiento para saber en qué etapa se encuentra su cultivo en este momento. Si no es necesario, siempre puede ocultar la curva haciendo clic en la opción correspondiente.

Nota: Debe añadir información sobre la rotación de cultivos para ver las etapas de crecimiento de sus cultivos.

Períodos de tiempo

Por defecto, muestra el período de un año o el intervalo de fechas seleccionado en el calendario.

Si establece un intervalo de fechas y desea obtener la vista del período de un año por defecto, haga clic en Actualizar.

Funciones disponibles para los cultivos
